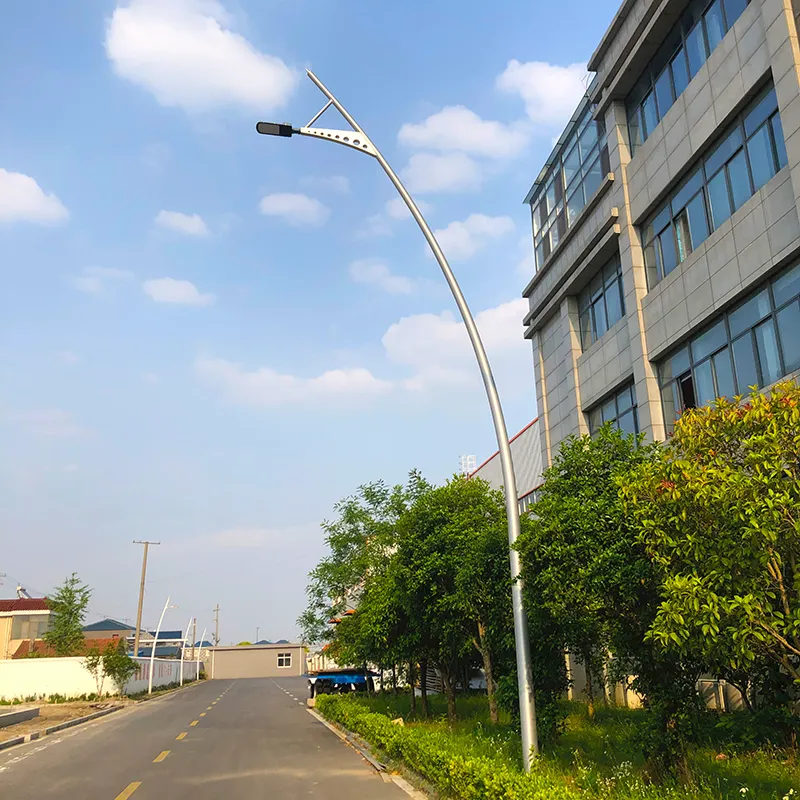

Дугообразная алюминиевая опора освещения 5–14 м для улиц — декоративный профиль с изогнутой верхней частью
- Серия YLDG-V
- Конический ствол из алюминиевого сплава 6063-T6 со встроенным дугообразным верхним профилем
- Высота, подъём дуги, вылет и покрытие — по проекту
- Расчёт ветровой нагрузки для конкретного проекта — по запросу
| Минимальный заказ | 10 комплектов; допускаются разные высоты и варианты покрытия |
|---|---|
| Стандартная высота | 5 / 6 / 7 / 8 / 9 / 10 м |
| Высота по проекту | До 14 м при условии расчёта конструкции |
| Вылет дуги | Около 1,5–2,0 м для стандартных исполнений |
| Материал | Алюминиевый сплав 6063-T6; 6061-T6 — опция |
| Покрытие | Без покрытия, анодирование или порошковая окраска |
| Монтаж | Фланцевое крепление на анкерах |
| Срок изготовления | Уточняется после согласования чертежа и покрытия |
Более 20 лет
Производство алюминиевых опор для экспортных рынков
50 000 м²
Собственный завод с линиями ротационной вытяжки, сварки и окраски
120 000 шт./год
Годовая мощность трёх производственных линий
Более 50 стран
Экспорт в ЕС, Северную Америку, Ближний Восток и Юго-Восточную Азию
Технические характеристики
Ниже приведены стандартные каталожные возможности. Окончательные размеры, толщину стенки, опорный фланец и расчёт ветровой нагрузки подтверждают по утверждённому проектному чертежу.
МАТЕРИАЛ И КОНСТРУКЦИЯ
| Модель | Серия YLDG-V |
|---|---|
| Материал опоры | Алюминиевый сплав 6063-T6; 6061-T6 — опция |
| Форма опоры | Конический ствол с дугообразной верхней частью |
| Поперечное сечение | Круглое коническое; возможны другие формы |
| Способ формования | Формование с ЧПУ и контролируемая гидравлическая гибка дуги |
| Стандартная высота | 5–10 м |
| Высота по проекту | До 14 м при условии расчёта конструкции |
| Верхний диаметр | Около 76 мм для стандартных моделей |
| Нижний диаметр | Около 152–255 мм для стандартных моделей |
| Толщина стенки | 3,0–6,3 мм; для стандартных размеров обычно 4,0 мм |
| Вылет дуги | 1500–2000 мм для стандартных исполнений |
| Подъём дуги | 1000–1500 мм в зависимости от модели |
| Ревизионный люк | Усиленный проём с подогнанной крышкой |
| Опорный фланец | Алюминиевый фланец с приварными усиливающими косынками |
| Анкерные болты | Оцинкованный анкерный комплект с монтажным шаблоном |
| Прокладка кабеля | Внутри ствола и изогнутой верхней части |
| Монтаж | Фланцевое крепление на анкерах |
ПОКРЫТИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
| Обработка поверхности | Анодирование или полиэфирное порошковое покрытие |
|---|---|
| Толщина анодного слоя | Устанавливается по условиям эксплуатации и проектным требованиям |
| Толщина порошкового покрытия | По проекту; цвет и толщина слоя согласуются до производства |
| Цвет | Серебристый, бронзовый, чёрный, серый, белый или любой цвет RAL |
| Предварительная обработка | Очистка, травление и конверсионная обработка перед нанесением покрытия |
| Расчёт ветровой нагрузки | По высоте опоры, массе и проекционной площади светильника |
| Стандарты проектирования | EN 40, AASHTO или стандарт по проекту |
| Контроль сварных швов | Визуальный и предусмотренный проектом неразрушающий контроль |
| Заземление | Внутренняя точка подключения заземления |
| Условия эксплуатации | Исполнение для континентальных, городских, промышленных или прибрежных условий |
| Документация | Доступны сертификаты материалов и протоколы контроля |
| Срок службы | Зависит от конструкции, среды эксплуатации и обслуживания |
Типоразмеры дугообразных алюминиевых опор освещения
| МОДЕЛЬ M | ВЫСОТА H | ВЕРХНИЙ Ø D1 | НИЖНИЙ Ø D2 | ВЫСОТА H2 | ВЫСОТА H3 | ВЫЛЕТ ДУГИ L1 | ТОЛЩИНА T | ВЫСОТА ЛЮКА H1 | РАЗМЕР ЛЮКА (A×B) | РАЗМЕР ФЛАНЦА (L×W×T) |
|---|---|---|---|---|---|---|---|---|---|---|
| YLDG-V1 | 5000 | 76 | 152 | 1000 | 4500 | 1500 | 4.0 | 500 | 80 × 250 | 298 × 298 × 12 |
| YLDG-V2 | 6000 | 76 | 152 | 1000 | 5500 | 1500 | 4.0 | 500 | 80 × 250 | 298 × 298 × 12 |
| YLDG-V3 | 7000 | 76 | 166 | 1200 | 6500 | 1800 | 4.0 | 500 | 80 × 250 | 298 × 298 × 12 |
| YLDG-V4 | 8000 | 76 | 180 | 1200 | 7500 | 1800 | 4.0 | 500 | 100 × 300 | 305 × 305 × 19 |
| YLDG-V5 | 9000 | 76 | 180 | 1500 | 8500 | 2000 | 4.0 | 500 | 100 × 300 | 305 × 305 × 19 |
| YLDG-V6 | 10000 | 76 | 200 | 1500 | 9500 | 2000 | 4.0 | 500 | 100 × 300 | 305 × 305 × 19 |
Пять стандартных покрытий; любой цвет RAL под заказ
Алюминий можно поставлять с естественным металлическим видом или с покрытием, сочетающимся со зданиями, светильниками и ландшафтом. Всю опору обрабатывают как один элемент для равномерного цвета и качества поверхности.
Без покрытия / прозрачное анодирование
Натуральный алюминий, анодный слой 25 мкм
Матовый чёрный
Популярный вариант для городских и архитектурных проектов
Текстурная бронза
Мелкая текстура скрывает пыль и следы от монтажа
Матовый антрацит
Стандартный вариант для муниципальных проектов и тендеров ЕС
Глянцевый белый
Парки, курорты и пешеходные зоны
Постоянство кривизны — важнейшее требование к дугообразной опоре
Внешний вид дугообразной опоры зависит не только от материала. Кривизна, стабильность сечения, защита кабеля и соосность должны быть одинаковыми у всех опор проекта.

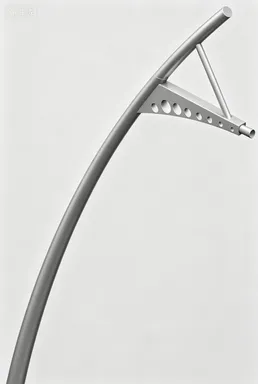

Дугообразный профиль изготавливают по утверждённому чертежу и сверяют со специальным шаблоном по подъёму, вылету и положению конца.
Формование с поддержкой помогает ограничить сплющивание, складки и неравномерную деформацию стенки в изогнутой зоне.
Переход от основного ствола к верхней дуге сохраняет непрерывную архитектурную линию без громоздкого наружного крепежа.
Кабельные проходы обрабатывают и защищают в местах перехода, чтобы снизить истирание при монтаже и обслуживании.
Опорный фланец и рёбра жёсткости рассчитывают на опрокидывающий момент от ствола, вылета дуги и светильника.
Высота, подъём дуги и вылет подбираются под дорогу
Геометрия дуги определяет и внешний вид опоры, и положение светильника. Общую высоту, подъём дуги и горизонтальный вылет можно адаптировать к поперечному профилю дороги, схеме освещения и архитектурным требованиям.
Компактная дуга
Тротуары, сады и жилые зоны с низкой скоростью движения.
Стандартная дорожная дуга
Городские улицы, кампусы и дороги коммерческих объектов.
Увеличенная дуга
Более широкие дороги и опоры, установленные за бордюром.
Усиленное исполнение для ветреных районов
Размеры стенки и основания рассчитывают для открытых площадок.
Архитектурная дуга по проекту
Изготовление по утверждённому чертежу заказчика.
Для дорог, где освещение и архитектура должны работать вместе
Непрерывный изогнутый профиль создаёт единый визуальный ритм и направляет светильник на проезжую часть.
Городские улицы
6–12 м
Парковки
8–12 м
Парки и площади
3–5 м
Кампусы
4–8 м
Промышленные площадки
10–12 м
Побережья и марины
5–10 м
Производитель опор, а не торговая компания
Компания основана в 2003 году. Мы располагаем заводом площадью 50 000 м², на котором работают три линии ротационной вытяжки, два роботизированных сварочных комплекса и собственная линия порошковой окраски. Годовой объём производства составляет около 120 000 опор.
Около 70% нашей продукции поставляется на экспорт — подрядчикам по наружному освещению, участникам муниципальных тендеров и дистрибьюторам в странах ЕС, Северной Америки, Персидского залива и Юго-Восточной Азии. Мы изготавливаем продукцию непосредственно по чертежам заказчика и готовы подписать соглашения о неразглашении информации (NDA) и OEM-соглашения. При необходимости опоры поставляются под брендом заказчика и в его фирменной упаковке.
Наши инженеры по продажам, владеющие английским и испанским языками, отвечают на технические вопросы. При обращении по проекту мы бесплатно подготавливаем отчёты с расчётами конструкций с учётом ветрового района заказчика.
ISO 9001
Система менеджмента качества
ISO 14001
Экологический менеджмент
CE
Соответствие EN 40
SGS
Отчёты по материалам
От алюминиевой трубы до повторяемого архитектурного изгиба
Каждый этап производства сверяют с утверждённым чертежом, чтобы высота опоры, вылет дуги, ориентация основания и цвет покрытия были одинаковыми во всём заказе.
1. Проверка материала
Марку алюминия и толщину стенки сверяют со спецификацией заказа.
2. Формование ствола
Основному стволу придают заданную конусность и проверяют его прямолинейность.
3. Формование дуги
Верхнюю часть изгибают до утверждённого радиуса на контролируемом оборудовании.
4. Изготовление узлов
Опорный фланец, рёбра жёсткости, детали ревизионного люка и переходные элементы сваривают и обрабатывают.
5. Проверка профиля
На шаблоне проверяют общую высоту, подъём дуги, вылет и положение светильника.
6. Обработка поверхности

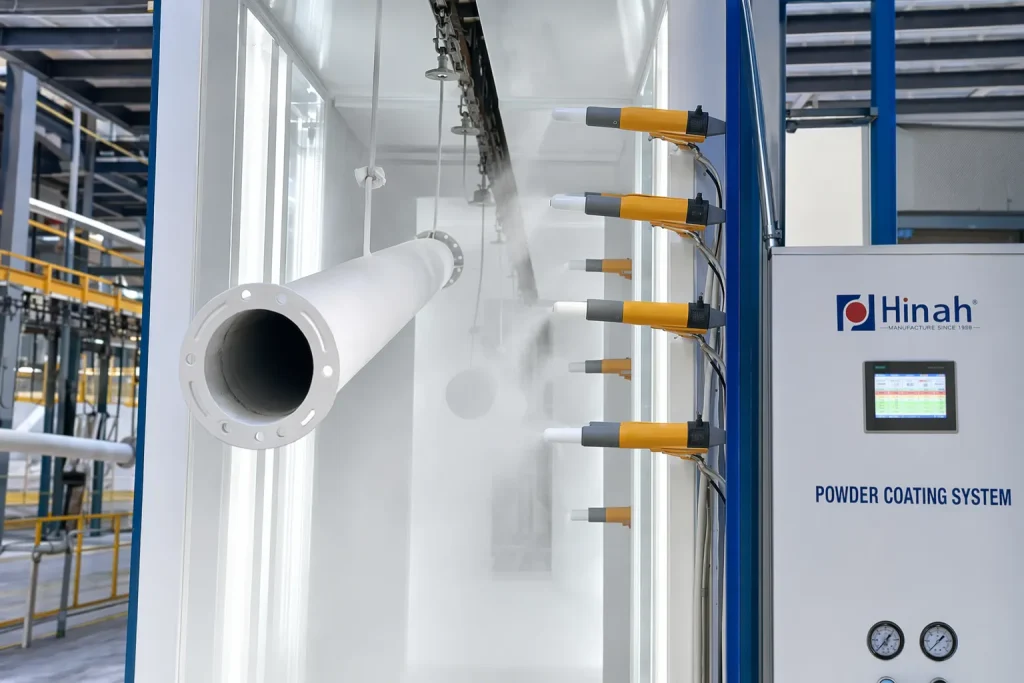

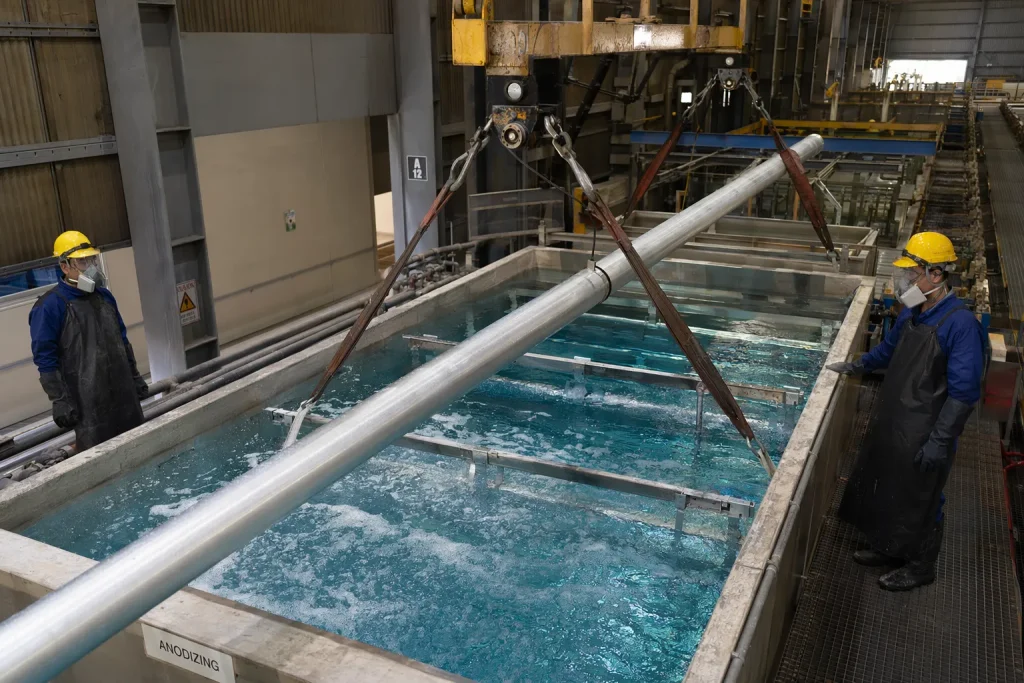

Всю опору анодируют или окрашивают порошковым покрытием по утверждённому образцу.
7. Итоговый контроль
Перед отгрузкой проверяют размеры, покрытие, маркировку упаковки и поставляемый крепёж.
Защитная упаковка длинных изогнутых элементов
Выступающая дуга требует дополнительной защиты при подъёме, штабелировании и загрузке контейнера. Упаковка предотвращает контакт металла с металлом и снижает риск деформации при международной перевозке.
Защита поверхности
Каждую опору оборачивают пеноматериалом или защитной тканью, чтобы избежать царапин и повреждения покрытия.
Усиленная защита конца дуги
Открытые участки изогнутой верхней части дополнительно защищают от ударов.
Фиксация в связках
Опоры разделяют прокладками и закрепляют, чтобы они не смещались и не соприкасались при перевозке.
КОНТЕЙНЕР 20 ФУТОВ
~100 шт.
КОНТЕЙНЕР 40 ФУТОВ HQ
~200 шт.
СРОК ПРОИЗВОДСТВА
15–25 дней
Вопросы покупателей перед заказом
Чем дугообразная опора отличается от обычной опоры с кронштейном?
У дугообразной опоры верхняя часть имеет контролируемый изгиб и формирует непрерывный архитектурный силуэт. У обычной опоры прямой или наклонный кронштейн обычно визуально отделён от ствола.
Можно ли изменить радиус и вылет дуги?
Да. Пришлите требуемую высоту опоры, положение светильника и поперечный профиль дороги. Мы подберём подъём дуги, вылет и общий профиль с учётом технологии формования и расчёта прочности.
Какие данные нужны для проверки прочности?
Укажите расчётную скорость ветра, категорию местности, массу и проекционную площадь светильника, высоту установки, вылет дуги и применимый стандарт.
Что лучше: анодирование или порошковая окраска?
Анодирование сохраняет металлический вид алюминия. Порошковая окраска предлагает более широкий выбор цветов и позволяет подобрать практически любой цвет RAL.
Подходят ли эти опоры для прибрежных районов?
Да, но сплав, крепёж, предварительную обработку и систему покрытия необходимо подобрать под фактические условия прибрежной эксплуатации.
Можете изготовить опоры по нашим чертежам?
Да. Мы рассмотрим PDF, DWG или чертежи с пометками. До начала производства направим производственный чертёж на согласование.
Входят ли светильники в комплект?
Опору можно поставить отдельно или согласовать её со светильником по спецификации. Укажите посадочные размеры, массу и проекционную площадь светильника.
Можно ли осмотреть товар перед отгрузкой?
Да. По условиям договора возможны заводская проверка, инспекция третьей стороной и фотоотчёт перед отгрузкой.
