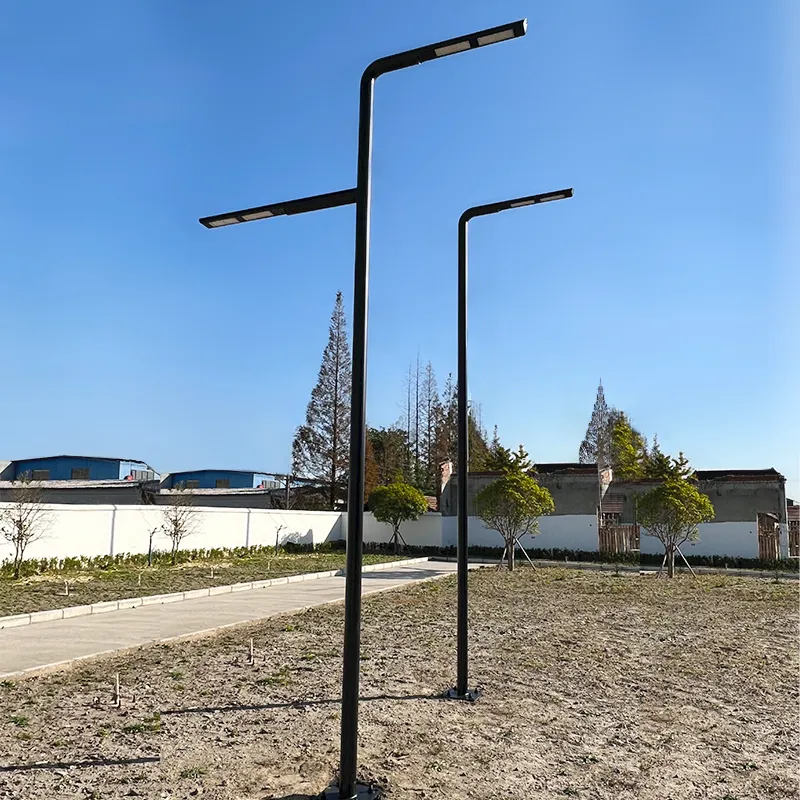

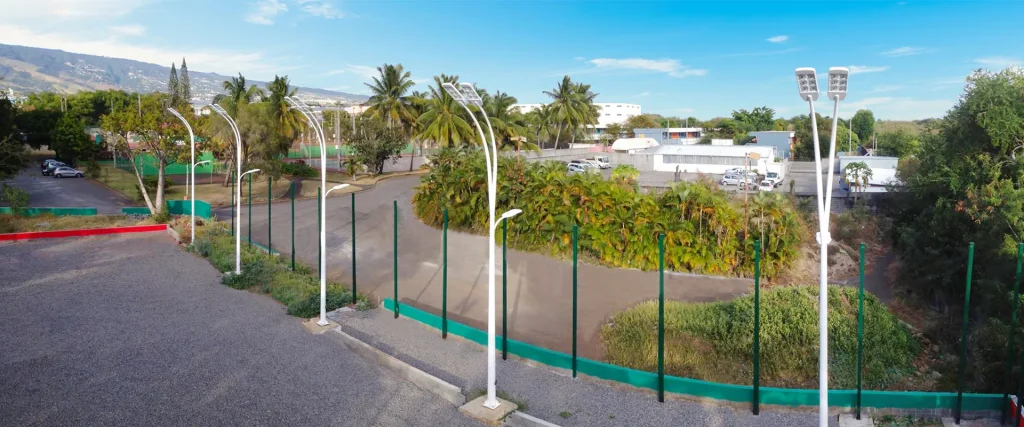

Алюминиевая опора освещения 5–12 м с разноуровневыми кронштейнами для дороги и пешеходной зоны
- Серия YLDG-G
- Конический ствол из алюминиевого сплава 6063-T6 с верхним и нижним кронштейнами
- Независимые высота крепления, вылет и направление каждого кронштейна
- Расчёт ветровой нагрузки для обоих уровней — по запросу
| Минимальный заказ | 10 комплектов; допускаются разные высоты и конфигурации кронштейнов |
|---|---|
| Стандартная высота | 5 / 6 / 7 / 8 / 9 / 10 м |
| Вылет верхнего кронштейна | Стандартно 1,5 м; другие размеры — по заказу |
| Вылет нижнего кронштейна | Стандартно 0,8 м; другие размеры — по заказу |
| Расположение кронштейнов | С одной стороны или по проекту |
| Материал | Алюминиевый сплав 6063-T6; 6061-T6 — опция |
| Покрытие | Без покрытия, анодирование или порошковая окраска |
| Срок изготовления | Уточняется после согласования чертежа и покрытия |
Более 20 лет
Производство алюминиевых опор для экспортных рынков
50 000 м²
Собственный завод с линиями ротационной вытяжки, сварки и окраски
120 000 шт./год
Годовая мощность трёх производственных линий
Более 50 стран
Экспорт в ЕС, Северную Америку, Ближний Восток и Юго-Восточную Азию
Технические характеристики
Стандартные каталожные параметры. Все характеристики могут быть адаптированы к проектным чертежам или требованиям местных организаций по наружному освещению.
МАТЕРИАЛ И КОНСТРУКЦИЯ
| Модель | Серия YLDG-G |
|---|---|
| Материал ствола | Алюминиевый сплав 6063-T6; 6061-T6 — опция |
| Форма ствола | Круглая коническая алюминиевая опора |
| Способ формования | Ротационная вытяжка с ЧПУ или технология по проекту |
| Стандартная высота | 5–10 м |
| Верхний диаметр | 76 мм для стандартных моделей |
| Нижний диаметр | 152–255 мм для стандартных моделей |
| Толщина стенки | 3,0–6,3 мм; стандартно 4,0 мм |
| Количество кронштейнов | Один верхний и один нижний |
| Вылет верхнего кронштейна | Стандартно 1500 мм |
| Вылет нижнего кронштейна | Стандартно 800 мм |
| Ориентация кронштейнов | В одну или противоположные стороны либо под заданным углом |
| Ревизионный люк | Усиленный проём с подогнанной крышкой |
| Опорный фланец | Алюминиевый фланец с приварными усиливающими косынками |
| Прокладка кабеля | Внутренняя проводка с отдельными ответвлениями к обоим кронштейнам |
| Монтаж | Фланцевое крепление на анкерах |
ПОКРЫТИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
| Обработка поверхности | Анодирование или полиэфирное порошковое покрытие |
|---|---|
| Цвет | Серебристый, бронзовый, чёрный, серый, белый или любой цвет RAL |
| Предварительная обработка | Очистка, травление и конверсионная обработка |
| Расчёт ветровой нагрузки | С учётом положения обоих кронштейнов и нагрузок от светильников |
| Исходные данные для расчёта | Высота опоры, высоты и вылеты кронштейнов, масса светильников и проекционная площадь |
| Стандарты проектирования | EN 40, AASHTO или стандарт по проекту |
| Расположение светильников | Два светильника на разных высотах |
| Электрические цепи | Возможны общая или независимые цепи управления |
| Заземление | Внутренняя точка подключения заземления |
| Условия эксплуатации | Исполнение для континентальных, городских, промышленных или прибрежных условий |
| Документация | Доступны отчёты по материалам и результатам контроля |
| Монтаж | Фланцевое крепление на анкерах |
Типоразмеры алюминиевых опор с разноуровневыми кронштейнами
| МОДЕЛЬ M | ВЫСОТА H | ВЕРХНИЙ Ø D1 | НИЖНИЙ Ø D2 | ТОЛЩИНА T | ВЫЛЕТ ВЕРХНЕГО КРОНШТЕЙНА L1 | ВЫЛЕТ НИЖНЕГО КРОНШТЕЙНА L2 | ВЫСОТА ЛЮКА H1 | РАЗМЕР ЛЮКА (A×B) | РАЗМЕР ФЛАНЦА (L×W×T) |
|---|---|---|---|---|---|---|---|---|---|
| YLDG-G1 | 5000 | 76 | 152 | 4.0 | 1500 | 800 | 500 | 80 × 250 | 298 × 298 × 12 |
| YLDG-G2 | 6000 | 76 | 152 | 4.0 | 1500 | 800 | 500 | 80 × 250 | 298 × 298 × 12 |
| YLDG-G3 | 7000 | 76 | 166 | 4.0 | 1500 | 800 | 500 | 80 × 250 | 298 × 298 × 12 |
| YLDG-G4 | 8000 | 76 | 180 | 4.0 | 1500 | 800 | 500 | 100 × 300 | 305 × 305 × 19 |
| YLDG-G5 | 9000 | 76 | 180 | 4.0 | 1500 | 800 | 500 | 100 × 300 | 305 × 305 × 19 |
| YLDG-G6 | 10000 | 76 | 200 | 4.0 | 1500 | 800 | 500 | 100 × 300 | 305 × 305 × 19 |
Пять стандартных покрытий; любой цвет RAL под заказ
Перед порошковой окраской все опоры проходят бесхроматную конверсионную обработку, затем покрытие полностью полимеризуется при 200 °C. Подбор цвета по образцу заказчика — бесплатный.
Без покрытия / прозрачное анодирование
Натуральный алюминий, анодный слой 25 мкм
Матовый чёрный
Популярный вариант для городских и архитектурных проектов
Текстурная бронза
Мелкая текстура скрывает пыль и следы от монтажа
Матовый антрацит
Стандартный вариант для муниципальных проектов и тендеров ЕС
Глянцевый белый
Парки, курорты и пешеходные зоны
Разные нагрузки от кронштейнов требуют расчёта всей конструкции
Опора с верхним и нижним кронштейнами воспринимает две нагрузки на разной высоте и на разном расстоянии от ствола. Поэтому ствол, соединения и основание проверяют как единую несущую конструкцию.
Каждое соединение размещают на утверждённой высоте установки и в заданном направлении.
При необходимости добавляют местное усиление: верхний и нижний кронштейны передают на ствол разные изгибающие моменты.
Внутренняя проводка расходится к каждому светильнику по защищённым каналам с обработанными кромками.
Перед нанесением покрытия при контрольной сборке проверяют вылет, наклон и угловое положение кронштейнов.
Размеры опорного фланца и рёбер жёсткости определяют с учётом совместного действия ствола, обоих кронштейнов и светильников.
Настройка каждого уровня освещения под свою зону
Верхний кронштейн обычно освещает основную дорогу. Нижний можно направить на тротуар, велодорожку, боковую дорогу, въезд или озеленённую территорию. Высота, вылет, наклон и ориентация задаются независимо.
Дорога и тротуар
Длинный верхний и короткий нижний кронштейны.
Дорога и велодорожка
Разные высоты установки и светораспределение.
Основная и боковая дороги
Разный вылет каждого кронштейна.
Парковка и пешеходная дорожка
Верхний светильник освещает широкую площадку, нижний — пешеходную дорожку.
Угол между кронштейнами по проекту
90°, 120°, 180° или иное расположение по утверждённому чертежу.

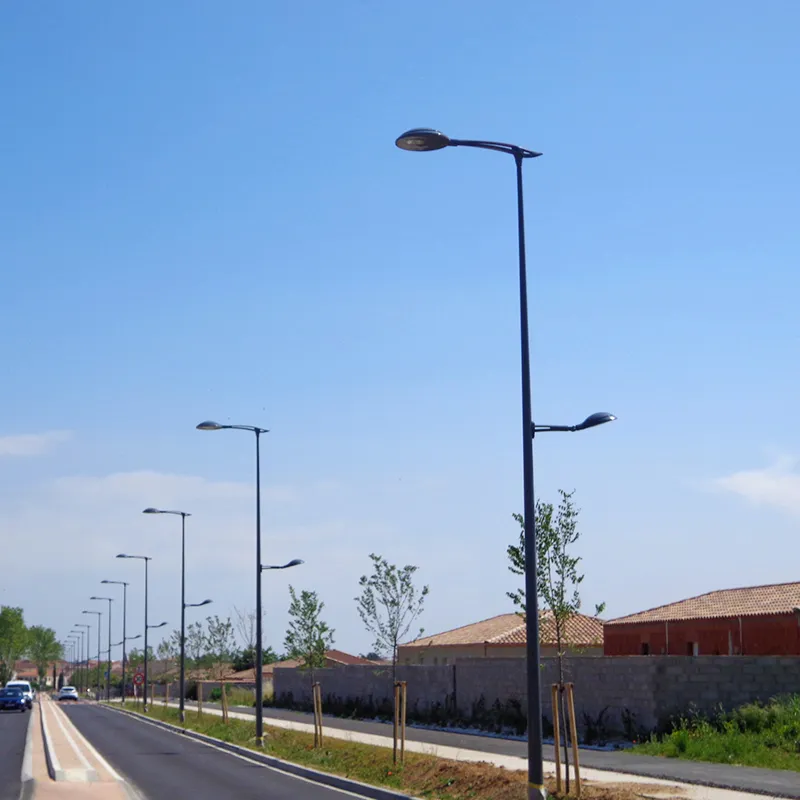

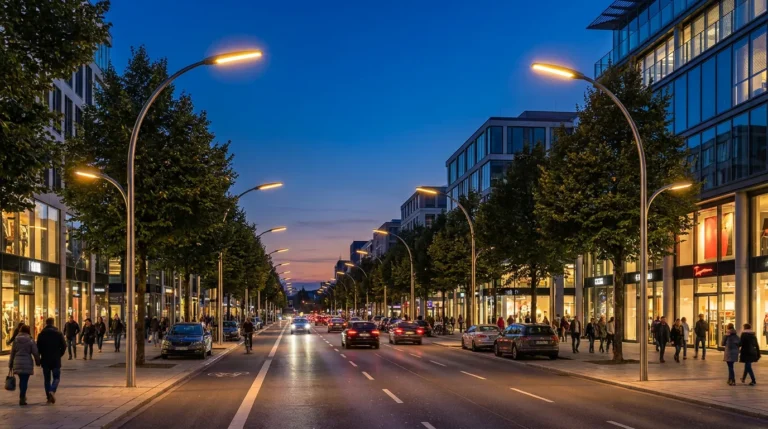

Одна опора для дороги и прилегающей территории
Верхний кронштейн освещает проезжую часть, нижний — пешеходную зону.
Центральные разделительные полосы
Высота 8–10 м; вылет 1,5–2,0 м с каждой стороны.
Велодорожка вдоль дороги
Дорожный светильник и отдельный светильник для велодорожки.
Дорога в кампусе
Освещение транспорта и пешеходов с одной опоры.
Периметр автостоянки
Освещение парковочной площадки и прилегающей дорожки.
Промышленные дороги
Высота 9–12 м; конструкция по расчёту.
Две соседние зоны — одна опора
Каждый светильник направляют в свою зону без установки второго фундамента.
Производитель опор, а не торговая компания
Компания основана в 2003 году. Мы располагаем заводом площадью 50 000 м², на котором работают три линии ротационной вытяжки, два роботизированных сварочных комплекса и собственная линия порошковой окраски. Годовой объём производства составляет около 120 000 опор.
Около 70% нашей продукции поставляется на экспорт — подрядчикам по наружному освещению, участникам муниципальных тендеров и дистрибьюторам в странах ЕС, Северной Америки, Персидского залива и Юго-Восточной Азии. Мы изготавливаем продукцию непосредственно по чертежам заказчика и готовы подписать соглашения о неразглашении информации (NDA) и OEM-соглашения. При необходимости опоры поставляются под брендом заказчика и в его фирменной упаковке.
Наши инженеры по продажам, владеющие английским и испанским языками, отвечают на технические вопросы. При обращении по проекту мы бесплатно подготавливаем отчёты с расчётами конструкций с учётом ветрового района заказчика.
ISO 9001
Система менеджмента качества
ISO 14001
Экологический менеджмент
CE
Соответствие EN 40
SGS
Отчёты по материалам
Изготовление и проверка комплекта из трёх деталей
Ствол, верхний и нижний кронштейны изготавливают по одному утверждённому чертежу. Перед нанесением покрытия и упаковкой их посадочные места и ориентацию проверяют в сборе.
1. Проверка материала
Марку алюминия, состояние сплава и толщину стенки сверяют со спецификацией заказа.
2. Формование ствола
Стволу придают заданную конусность и проверяют его прямолинейность.
3. Термообработка T6
Закалка и искусственное старение обеспечивают заданное состояние алюминиевого сплава.
4. Подготовка соединений
Посадочные поверхности и местные усиления выполняют по утверждённому чертежу.
5. Сварка фланцев и усилений
Фланцы кронштейнов, усиливающие кольца, опорный фланец и рёбра жёсткости сваривают и проверяют.
6. Обработка поверхности
Ствол и кронштейны анодируют или окрашивают порошковым покрытием одной партией.
7. Итоговый контроль
Перед упаковкой проверяют размеры, покрытие, принадлежности и маркировку.
Съёмные кронштейны уменьшают объём перевозки и риск повреждений
Верхний и нижний кронштейны можно защитить и упаковать отдельно от основного ствола. Это устраняет крупные выступающие элементы при загрузке контейнера и международной перевозке.
Индивидуальная защита ствола
Каждый ствол оборачивают мягким упаковочным материалом и тканым полипропиленом, чтобы готовые поверхности не соприкасались.
Отдельная упаковка верхнего и нижнего кронштейнов
Кронштейны укладывают в защитные коробки, закрывая соединительные поверхности. Детали маркируют по положению и комплектуют со своим стволом.
Штабелируемые деревянные рамы
Стволы укладывают попеременно верхом и низом в фумигированные деревянные рамы с доступом для погрузчика и стальной обвязкой.
КОНТЕЙНЕР 20 ФУТОВ
~100 шт.
КОНТЕЙНЕР 40 ФУТОВ HQ
~200 шт.
СРОК ПРОИЗВОДСТВА
15–25 дней
Вопросы покупателей перед заказом
Чем эта опора отличается от обычной двухрожковой?
У обычной двухрожковой опоры кронштейны, как правило, находятся на одной высоте. Здесь светильники установлены на разных уровнях для освещения разных зон.
Что обычно освещает каждый кронштейн?
Верхний кронштейн обычно освещает дорогу, нижний — тротуар, велодорожку, боковую дорогу, въезд или озеленённую зону.
Могут ли кронштейны быть направлены в разные стороны?
Да. Они могут быть направлены в одну сторону, в противоположные стороны или под заданным углом после расчёта прочности.
Могут ли кронштейны различаться по длине и наклону?
Да. Вылет и наклон каждого кронштейна задаются отдельно по светотехническому расчёту.
Можно ли управлять светильниками по разным графикам?
Да. Можно предусмотреть раздельные внутренние электрические цепи для независимого управления дорожным и пешеходным освещением.
Какие данные нужны для расчёта прочности?
Укажите высоту опоры, высоту установки и вылет обоих кронштейнов, массу и проекционную площадь светильников, расчётную скорость ветра и применимый стандарт.
Можете изготовить опору по чертежу поперечного профиля дороги?
Да. Пришлите ширину дороги, расположение соседней зоны и требуемые координаты светильников для проверки производственного чертежа.
Можно ли провести инспекцию перед отгрузкой?
Да. Возможны заводская проверка, инспекция третьей стороной и фотоотчёт перед отгрузкой.
