Алюминиевая опора освещения прямого заглубления 4–12 м — конический ствол с подземной частью и защитой зоны грунта
- Серия YLDG-DB
- Бесшовный конический ствол из алюминиевого сплава 6063-T6, изготовленный ротационной вытяжкой
- Опорный фланец и анкерная корзина не требуются
- Глубина заглубления рассчитывается по грунту, ветровой нагрузке и установленному оборудованию
| Минимальный заказ | 10 шт. (допускаются разные высоты и покрытия) |
|---|---|
| Высота над землёй | 4 / 5 / 6 / 8 / 10 / 12 м; другие размеры — по запросу |
| Глубина заглубления | Обычно 0,8–2,0 м; уточняется расчётом фундамента |
| Монтаж | Прямое заглубление в бетон или согласованную инженерную обратную засыпку |
| Покрытие | Без покрытия / анодирование / матовый чёрный / бронза / матовый серый / глянцевый белый |
| Срок изготовления | 15–25 дней после предоплаты и согласования чертежа |
| Порт отгрузки | Нинбо / Шанхай; доступны условия FOB, CIF и DDP |
Более 20 лет
Производство алюминиевых опор для экспортных рынков
50 000 м²
Собственный завод с линиями ротационной вытяжки, сварки и окраски
120 000 шт./год
Годовая мощность трёх производственных линий
Более 50 стран
Экспорт в ЕС, Северную Америку, Ближний Восток и Юго-Восточную Азию
Технические характеристики
Указаны стандартные каталожные параметры. Все характеристики можно адаптировать к проектным чертежам и требованиям местных организаций по наружному освещению.
МАТЕРИАЛ И КОНСТРУКЦИЯ
| Модель | Серия YLDG-DB |
|---|---|
| Материал ствола | Алюминиевый сплав 6063-T6; 6061-T6 — опция |
| Способ формования | Ротационная вытяжка с ЧПУ, бесшовная коническая форма |
| Поперечное сечение | Круглое коническое; восьмигранное — опция |
| Высота над землёй | 4–12 м; другие размеры — по запросу |
| Общая длина опоры | Высота над землёй плюс подземная часть |
| Толщина стенки | 2,5 / 3,0 / 3,5 / 4,0 / 5,0 мм |
| Глубина заглубления | Обычно 0,8–2,0 м; уточняется расчётом фундамента |
| Подземная часть | Цельное продолжение алюминиевого ствола |
| Кабельный ввод | Подземный проём с обработанными кромками; положение — по проекту |
| Ревизионный люк | Усиленный проём с запираемой алюминиевой крышкой |
| Опорный фланец / анкерные болты | Не требуются |
ПОКРЫТИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
| Обработка поверхности | Порошковая окраска / анодирование / фторполимерное покрытие PVDF |
|---|---|
| Толщина покрытия | 60–100 мкм; номинально 80 мкм |
| Цвет | Любой цвет RAL; стандартные варианты: RAL 7016, RAL 9005, RAL 9016 и бронза |
| Защита в зоне контакта с грунтом | Усиленное покрытие, защитная гильза или барьер по проекту |
| Ветровая устойчивость | Рассчитывается по высоте, нагрузке от оборудования и скорости ветра для проекта |
| Стандарты проектирования | EN 40 / AASHTO LTS / применимые местные стандарты |
| Сертификация | ISO 9001, ISO 14001, CE и отчёты по материалам, если применимо |
| Заземление | Внутренняя шпилька заземления с медным наконечником |
| Прокладка кабеля | Внутренняя прокладка кабеля через ствол |
| Монтаж | Прямое заглубление в фундамент, рассчитанный по проекту |
Типоразмеры алюминиевых опор прямого заглубления
| Модель | Высота над землёй | Заглубление | Общая длина | Верхний Ø | Диаметр у земли Ø | Толщина стенки | Высота ревизионного люка |
|---|---|---|---|---|---|---|---|
| YLDG-DB1 | 4 000 мм | 800 мм | 4 800 мм | 60 мм | 125 мм | 2.5 мм | 500 мм |
| YLDG-DB2 | 5 000 мм | 1 000 мм | 6 000 мм | 60 мм | 140 мм | 3.0 мм | 500 мм |
| YLDG-DB3 | 6 000 мм | 1 200 мм | 7 200 мм | 76 мм | 155 мм | 3.0 мм | 500 мм |
| YLDG-DB4 | 8 000 мм | 1 500 мм | 9 500 мм | 76 мм | 185 мм | 3.5 мм | 500 мм |
| YLDG-DB5 | 9 000 мм | 1 600 мм | 10 600 мм | 76 мм | 200 мм | 3.5 мм | 500 мм |
| YLDG-DB6 | 10 000 мм | 1 800 мм | 11 800 мм | 90 мм | 220 мм | 4.0 мм | 500 мм |
| YLDG-DB7 | 12 000 мм | 2 000 мм | 14 000 мм | 90 мм | 250 мм | 5.0 мм | 500 мм |
Каталожные значения предназначены для предварительного выбора. Окончательная глубина заглубления и конструкция фундамента зависят от грунта, уровня грунтовых вод, глубины промерзания, скорости ветра и нагрузки от оборудования.
Пять стандартных покрытий; любой цвет RAL под заказ
Перед порошковой окраской опоры проходят бесхроматную конверсионную обработку, затем покрытие полностью полимеризуется при 200 °C. Подбор цвета по образцу заказчика выполняется бесплатно.
Без покрытия / прозрачное анодирование
Натуральный алюминий, анодный слой 25 мкм
Матовый чёрный
Популярный вариант для городских и архитектурных проектов
Текстурная бронза
Мелкая текстура скрывает пыль и следы от монтажа
Матовый антрацит
Стандартный вариант для муниципальных проектов и тендеров ЕС
Глянцевый белый
Парки, курорты и пешеходные зоны

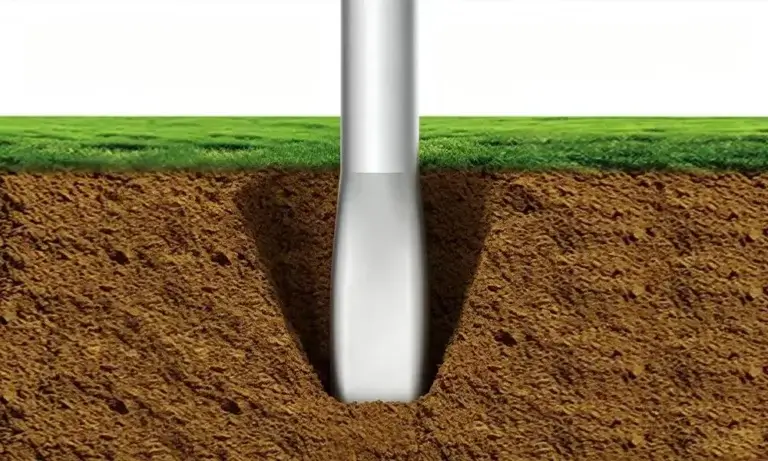

Надёжность прямозаглублённой опоры зависит от подземной части и защиты зоны грунта
Заглублённая часть выполнена как продолжение цельного ствола — без дополнительного соединения у фундамента. Глубину заглубления, защиту зоны контакта с грунтом и расположение кабельного ввода определяют по проекту с учётом грунта, влаги и ветровой нагрузки.
Заглублённый участок формируют как часть опоры, без дополнительного несущего соединения рядом с фундаментом.
Усиленное покрытие или защитная гильза могут перекрывать участок выше и ниже уровня земли — зону наибольшего воздействия влаги и грунта.
Подземный кабельный проём выполняют в согласованном месте, удаляют заусенцы и скругляют кромки для защиты кабеля при протяжке.
Проём для обслуживания усиливают, чтобы сохранить местную жёсткость, и комплектуют надёжной атмосферостойкой крышкой.
Конструкция фундамента может предусматривать дренирующий материал или другие согласованные меры, чтобы вода не скапливалась вокруг заглублённой части.
Глубину заглубления подбирают по условиям площадки, а не только по высоте опоры
Для двух проектов с одинаковой надземной высотой опоры 8 м может потребоваться разная глубина заглубления: её определяют ветровая нагрузка, прочность грунта, уровень грунтовых вод, глубина промерзания и проекционная площадь оборудования. Подземную часть изготавливают по утверждённым проектным данным.
Стандартное заглубление в бетон
Для дорог, автостоянок и промышленных объектов с устойчивым грунтом и бетонным фундаментом, рассчитанным по проекту.
Увеличенная глубина заглубления
Дополнительная длина подземной части для слабого грунта или повышенного опрокидывающего момента — после расчёта прочности.
Защита зоны контакта с грунтом
Усиленное покрытие или защитная гильза для влажного, прибрежного или химически агрессивного грунта.
Фундамент с дренажом
Конструкция фундамента, уменьшающая накопление воды вокруг заглублённой части ствола.
Положение кабельного ввода по проекту
Заводские вводные проёмы размещают по утверждённой схеме подземных кабельных каналов.
Где устанавливают эти опоры
Опоры прямого заглубления не требуют наземного фланца и анкерной корзины и создают аккуратный вид у поверхности земли. Они подходят для дорог, автостоянок, парков и инфраструктурных объектов.
Городские улицы
6–12 м
Парковки
8–12 м
Парки и площади
3–5 м
Кампусы
4–8 м
Промышленные площадки
10–12 м
Побережья и марины
5–10 м
Производитель опор, а не торговая компания
Компания основана в 2003 году. Мы располагаем заводом площадью 50 000 м², на котором работают три линии ротационной вытяжки, два роботизированных сварочных комплекса и собственная линия порошковой окраски. Годовой объём производства составляет около 120 000 опор.
Около 70% нашей продукции поставляется на экспорт — подрядчикам по наружному освещению, участникам муниципальных тендеров и дистрибьюторам в странах ЕС, Северной Америки, Персидского залива и Юго-Восточной Азии. Мы изготавливаем продукцию непосредственно по чертежам заказчика и готовы подписать соглашения о неразглашении информации (NDA) и OEM-соглашения. При необходимости опоры поставляются под брендом заказчика и в его фирменной упаковке.
Наши инженеры по продажам, владеющие английским и испанским языками, отвечают на технические вопросы. При обращении по проекту мы бесплатно подготавливаем отчёты с расчётами конструкций с учётом ветрового района заказчика.
ISO 9001
Система менеджмента качества
ISO 14001
Экологический менеджмент
CE
Соответствие EN 40
SGS
Отчёты по материалам
Цельный ствол от вершины до заглублённого основания
Опору, включая подземную часть, формуют, проверяют и обрабатывают как единое изделие. Кабельные проёмы и зоны защиты размещают по утверждённому чертежу фундамента.
1. Проверка материала
Алюминиевую трубу сверяют с сертификатом материала и производственной спецификацией.
2. Ротационная вытяжка с ЧПУ
Трубе придают цельный конический профиль требуемой общей длины.
3. Термообработка
Сформированный ствол обрабатывают для достижения заданного состояния алюминиевого сплава.
4. Подготовка проёмов
Ревизионные люки и подземные кабельные вводы вырезают, очищают от заусенцев и усиливают.
5. Проверка прямолинейности
Проверяют общую длину, конусность, диаметр и прямолинейность ствола.
6. Защита зоны контакта с грунтом
После подготовки поверхности наносят предусмотренную проектом защиту у линии грунта и на подземную часть.
7. Итоговый контроль и упаковка
Перед защитной обёрткой проверяют размеры, покрытие и комплектующие.
Защита по всей длине, включая подземную часть
Общая длина прямозаглублённой опоры больше её номинальной монтажной высоты, поэтому упаковку и загрузку контейнера планируют по полной длине изделия. Дополнительная обёртка защищает переход у поверхности земли и покрытие подземной части при перевозке.
Защита поверхности по всей длине
Каждую опору оборачивают пеноматериалом и тканым упаковочным материалом для защиты видимой и подземной частей.
Сохранность защитного покрытия у линии грунта
Дополнительная обёртка защищает переходную зону и покрытие подземной части от повреждений при погрузке и перевозке.
Экспортные пакеты с чередованием стволов
Конические стволы укладывают попеременно верхом и низом в усиленные пакеты, удобные для погрузки вилочным погрузчиком.
КОНТЕЙНЕР 20 ФУТОВ
~100 шт.
КОНТЕЙНЕР 40 ФУТОВ HQ
~200 шт.
СРОК ПРОИЗВОДСТВА
15–25 дней
Вопросы покупателей перед заказом
На какую глубину нужно заглублять опору?
Глубину нельзя выбирать только по высоте опоры. Она зависит от ветровой нагрузки, проекционной площади оборудования, прочности грунта, уровня грунтовых вод, глубины промерзания и местных норм.
Нужен ли бетон для опор прямого заглубления?
В большинстве проектов применяют рассчитанный бетонный фундамент. Инженерная обратная засыпка может быть возможна, если её согласуют местный уполномоченный орган и инженер по фундаментам.
Можете изготовить опоры по нашему чертежу фундамента?
Да. Пришлите перечень опор, данные о грунте, чертёж фундамента и требования к кабельному вводу. Мы подготовим конфигурацию подземной части на согласование.
Чем прямое заглубление отличается от фланцевой опоры?
Опора прямого заглубления продолжается внутрь фундамента и не требует опорного фланца или анкерной корзины. Фланцевая опора крепится болтами к заложенным анкерам и может быть демонтирована без раскопки.
Защищена ли заглублённая алюминиевая часть?
Для влажного, засолённого или химически агрессивного грунта можно предусмотреть дополнительное покрытие или защитную гильзу в зоне контакта с землёй.
Можно ли заменить опору после установки?
Да, но замена обычно требует раскопки или частичного удаления фундамента. Если важен простой демонтаж в будущем, лучше выбрать фланцевую опору.
Как электрокабель вводится в опору?
На заводе ниже уровня готовой поверхности земли выполняют кабельный проём с обработанными кромками, совмещённый с кабельным каналом объекта. Далее кабель проходит внутри ствола.
Можно ли заказать опоры разной высоты в одной партии?
Да. Опоры разной высоты, с разными покрытиями и положением кабельного ввода обычно можно объединить в пределах минимального заказа после подтверждения производства.
