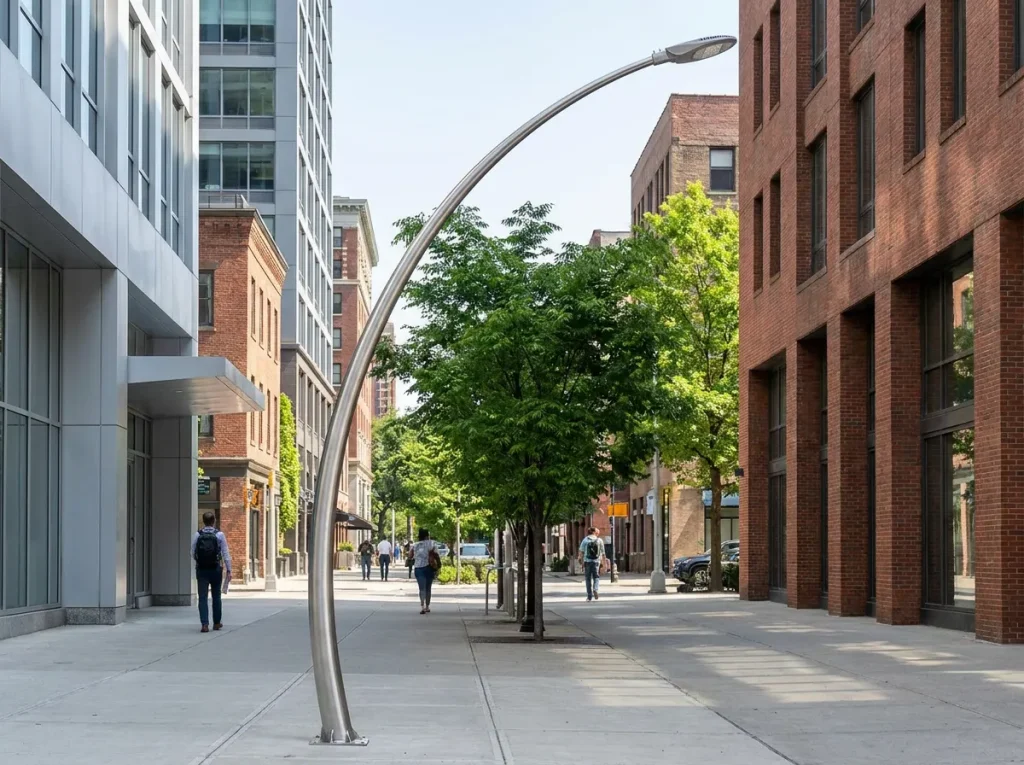

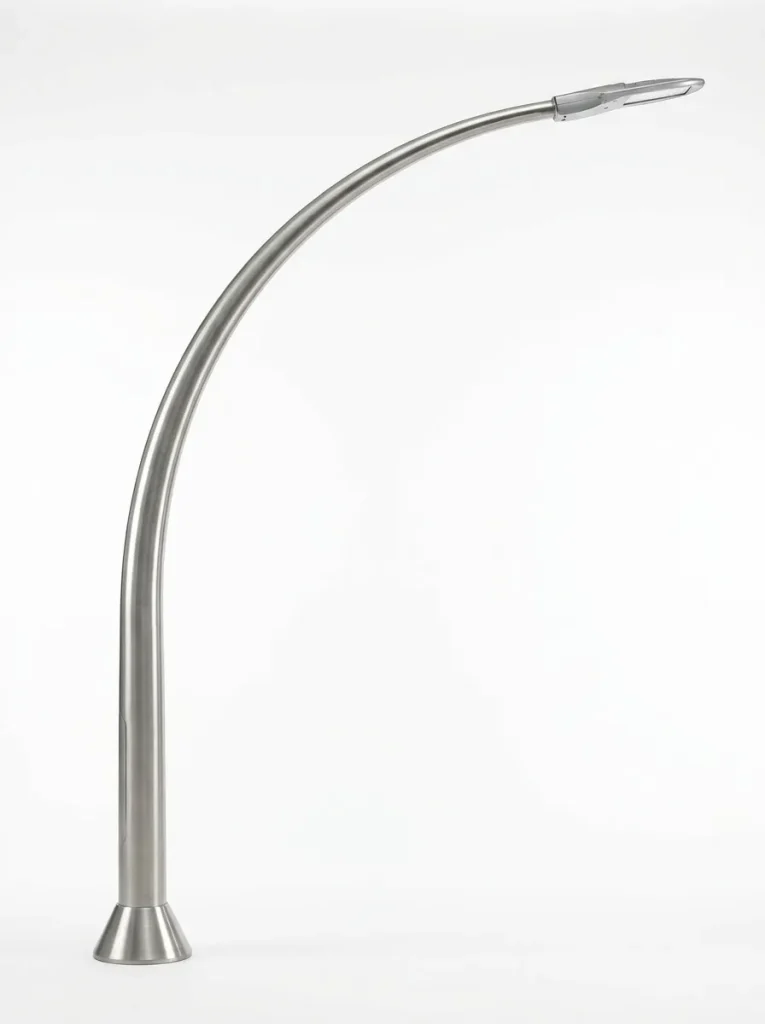

Гнутая алюминиевая опора освещения 5–10 м для улиц — плавный профиль, высота, вылет и покрытие по проекту
- Серия YLDG-H
- Алюминиевая конструкция 6063-T6 с плавно изогнутым профилем
- Стандартная высота 5–10 м; вылет и геометрия изгиба — по проекту
- Расчёт по проекту с учётом массы и проекционной площади светильника и ветровых условий
| Минимальный заказ | 10 комплектов; допускаются стандартные опоры разной высоты |
|---|---|
| Стандартная высота | 5 / 6 / 7 / 8 / 9 / 10 м |
| Вылет изогнутой части | Стандартно 1,5 / 1,8 / 2,0 м; другая геометрия — по запросу |
| Профиль изгиба | Плавная непрерывная дуга по согласованному чертежу |
| Материал | Алюминиевый сплав 6063-T6; другой сплав — после проверки |
| Покрытие | Без покрытия / анодирование / порошковое покрытие / PVDF |
| Монтаж | Фланцевое крепление на анкерах; другие способы — по запросу |
| Срок изготовления | Уточняется после согласования чертежа и производственной проверки |
| Порт отгрузки | Нинбо / Шанхай; доступны условия FOB, CIF и DDP |
Более 20 лет
Производство алюминиевых опор для экспортных рынков
50 000 м²
Собственный завод с линиями ротационной вытяжки, сварки и окраски
120 000 шт./год
Годовая мощность трёх производственных линий
Более 50 стран
Экспорт в ЕС, Северную Америку, Ближний Восток и Юго-Восточную Азию
Технические характеристики
Справочные характеристики гнутых алюминиевых опор освещения. Окончательную высоту, вылет, геометрию изгиба, размеры ствола, покрытие и требования к фундаменту уточняют по утверждённому чертежу и расчёту прочности.
МАТЕРИАЛ И КОНСТРУКЦИЯ
| Модель | Серия YLDG-H |
|---|---|
| Тип изделия | Гнутая алюминиевая опора освещения |
| Материал | Алюминиевый сплав 6063-T6; другой сплав — опция |
| Стандартная высота | 5000–10 000 мм |
| Форма | Непрерывный изгиб верхней части в одном направлении |
| Стандартный вылет | 1500 / 1800 / 2000 мм |
| Высота изгиба H2 | 1000 / 1200 / 1500 мм |
| Верхний наружный диаметр | Стандартно 76 мм |
| Нижний наружный диаметр | 152–200 мм |
| Стандартная толщина стенки | 4,0 мм |
| Прокладка кабеля | Скрытая внутренняя проводка |
| Ревизионный люк | Усиленная запираемая алюминиевая крышка |
| Высота люка | Стандартно 500 мм от основания |
| Опорный фланец | Размер алюминиевого фланца рассчитывается по нагрузке проекта |
| Анкерный комплект | Оцинкованные анкеры с монтажным шаблоном |
| Монтаж | Фланцевое крепление на анкерах; возможны индивидуальные варианты |
ПОКРЫТИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
| Обработка поверхности | Анодирование / полиэфирное порошковое покрытие / PVDF |
|---|---|
| Цвет | Натуральный алюминий или любой цвет RAL по проекту |
| Толщина покрытия | По согласованной системе покрытия |
| Предварительная обработка | Очистка, травление и конверсионная обработка согласно виду покрытия |
| Защита от коррозии | Подбирается для континентальных, прибрежных или промышленных условий |
| Ветровая устойчивость | Рассчитывается по проектной скорости ветра и установленному оборудованию |
| Стандарты проектирования | EN 40 / AASHTO / действующий местный стандарт |
| Нагрузка от светильника | Уточняется по массе, проекционной площади и вылету изогнутой части |
| Прокладка электрокабеля | Внутри опоры от ревизионного люка до вершины |
| Заземление | Внутренняя точка подключения заземления |
| Контроль качества | Проверка размеров, геометрии изгиба, сварных швов и покрытия |
| Срок службы | Зависит от среды, спецификации и обслуживания |
| Документация | Доступны производственный чертёж и протоколы контроля |
| Индивидуальный расчёт | Проверка конструкции для проектных конфигураций |
Типоразмеры гнутых алюминиевых опор освещения
| МОДЕЛЬ M | ВЫСОТА H | ВЕРХНИЙ Ø D1 | НИЖНИЙ Ø D2 | ТОЛЩИНА T | ВЫЛЕТ L1 | ВЫСОТА ИЗГИБА H2 | ВЫСОТА ЛЮКА H1 | РАЗМЕР ЛЮКА (A×B) | РАЗМЕР ФЛАНЦА (L×W×T) |
|---|---|---|---|---|---|---|---|---|---|
| YLDG-H1 | 5000 | 76 | 152 | 4.0 | 1500 | 1000 | 500 | 80 × 250 | 298 × 298 × 12 |
| YLDG-H2 | 6000 | 76 | 152 | 4.0 | 1500 | 1000 | 500 | 80 × 250 | 298 × 298 × 12 |
| YLDG-H3 | 7000 | 76 | 166 | 4.0 | 1800 | 1200 | 500 | 80 × 250 | 298 × 298 × 12 |
| YLDG-H4 | 8000 | 76 | 180 | 4.0 | 1800 | 1200 | 500 | 100 × 300 | 305 × 305 × 19 |
| YLDG-H5 | 9000 | 76 | 180 | 4.0 | 2000 | 1500 | 500 | 100 × 300 | 305 × 305 × 19 |
| YLDG-H6 | 10000 | 76 | 200 | 4.0 | 2000 | 1500 | 500 | 100 × 300 | 305 × 305 × 19 |
Пять стандартных покрытий; любой цвет RAL под заказ
Перед порошковой окраской все опоры проходят бесхроматную конверсионную обработку, затем покрытие полностью полимеризуется при 200 °C. Подбор цвета по образцу заказчика — бесплатный.
Без покрытия / прозрачное анодирование
Натуральный алюминий, анодный слой 25 мкм
Матовый чёрный
Популярный вариант для городских и архитектурных проектов
Текстурная бронза
Мелкая текстура скрывает пыль и следы от монтажа
Матовый антрацит
Стандартный вариант для муниципальных проектов и тендеров ЕС
Глянцевый белый
Парки, курорты и пешеходные зоны
Плавная форма определяет внешний вид и несущую работу опоры
У гнутой опоры светильник расположен в стороне от оси ствола, что создаёт постоянный изгибающий момент. Надёжность зависит от точной геометрии изгиба, постоянной толщины стенки и основания, рассчитанного на возникающую нагрузку.
Верхний профиль сверяют с утверждённым чертежом по вылету, высоте изгиба, радиусу и положению светильника.
Вертикальный ствол постепенно переходит в изогнутую часть без резкого визуального или конструктивного излома.
Масса и ветровая площадь светильника действуют в стороне от оси ствола и учитываются при расчёте прочности.
Люк для обслуживания расположен над основанием и усилен для безопасного доступа.
Опорный фланец, рёбра жёсткости и анкеры передают изгибающие усилия на фундамент.
Высота, вылет и кривизна задаются независимо
Облик опоры определяется общей высотой, горизонтальным вылетом и высотой начала изгиба. Изменение этих параметров влияет и на внешний вид, и на положение светильника.
Компактный изгиб
Короткий сдержанный изгиб верхней части для дорожек, дворов и небольших коммерческих территорий.
Стандартный уличный изгиб
Сбалансированные вылет и высота для жилых улиц, кампусов и автостоянок.
Увеличенный изгиб
Больший вылет для широких дорог, въездов и установки опоры с отступом.
Архитектурный изгиб
Радиус и пропорции по архитектурному фасаду или проектному чертежу.
Повторяемый профиль для проекта
Геометрия по производственному шаблону для одинакового внешнего вида большой партии.
Где устанавливают эти опоры
Опоры высотой 8–10 м с увеличенным вылетом для равномерного освещения дороги.
Жилые улицы
Опоры высотой 6–8 м со сбалансированным стандартным изгибом.
Парки и дорожки
Компактный архитектурный профиль для пешеходных и озеленённых территорий.
Въезды на коммерческие объекты
Геометрия изгиба и цвет по проекту для фирменного оформления объекта.
Кампусы
Единый узнаваемый профиль вдоль дорог и общественных пространств.
Курорты и гостиницы
Декоративные покрытия и плавные пропорции для гостиничных территорий.
Прибрежные объекты
Система покрытия алюминия подбирается с учётом влажной среды.
Производитель опор, а не торговая компания
Компания основана в 2003 году. Мы располагаем заводом площадью 50 000 м², на котором работают три линии ротационной вытяжки, два роботизированных сварочных комплекса и собственная линия порошковой окраски. Годовой объём производства составляет около 120 000 опор.
Около 70% нашей продукции поставляется на экспорт — подрядчикам по наружному освещению, участникам муниципальных тендеров и дистрибьюторам в странах ЕС, Северной Америки, Персидского залива и Юго-Восточной Азии. Мы изготавливаем продукцию непосредственно по чертежам заказчика и готовы подписать соглашения о неразглашении информации (NDA) и OEM-соглашения. При необходимости опоры поставляются под брендом заказчика и в его фирменной упаковке.
Наши инженеры по продажам, владеющие английским и испанским языками, отвечают на технические вопросы. При обращении по проекту мы бесплатно подготавливаем отчёты с расчётами конструкций с учётом ветрового района заказчика.
ISO 9001
Система менеджмента качества
ISO 14001
Экологический менеджмент
CE
Соответствие EN 40
SGS
Отчёты по материалам
От алюминиевой заготовки до точного гнутого профиля
Для гнутых опор недостаточно проверить только длину и диаметр. Каждую опору сравнивают с утверждённым профилем, чтобы вылет, высота перехода и линия силуэта оставались одинаковыми во всём проекте.
01 · Проверка проекта
Подтверждают высоту, вылет, геометрию изгиба, параметры светильника, ветровые условия и способ установки.
02 · Проверка материала
Марку алюминия, размеры и документы сверяют с утверждённой спецификацией.
03 · Подготовка ствола
Подготавливают ствол и проверяют толщину стенки, диаметр и прямолинейность.
04 · Формование изгиба
Верхний профиль формируют на контролируемой оснастке по утверждённому чертежу.
05 · Изготовление основания
Изготавливают фланец, рёбра жёсткости, ревизионный люк и элементы внутренней электропроводки.
06 · Проверка геометрии
Проверяют общую высоту, вылет, радиус изгиба, высоту перехода и положение светильника.
07 · Покрытие, контроль и упаковка
Наносят согласованное покрытие, проводят проверку размеров и защищают опору для перевозки.
Изогнутый участок требует дополнительной защиты
В отличие от прямой опоры, гнутые изделия не всегда можно равномерно вкладывать друг в друга. Упаковка защищает выступающую верхнюю часть и не допускает соприкосновения готового изгиба с соседними опорами при перевозке.
Защита всей поверхности
Мягкая обёртка защищает покрытие опоры по всей длине.
Защита изогнутого участка
Вокруг переходной зоны и верхнего конца укладывают дополнительный амортизирующий материал.
Разделение точек контакта
Стволы укладывают попеременно верхом и низом в фумигированные деревянные рамы со стальной обвязкой, пригодные для штабелирования и погрузки вилочным погрузчиком.
Маркировка принадлежностей
Анкерные комплекты, крышки люков и крепёж упаковывают и маркируют для каждой партии.
Опора для профиля при перевозке
Деревянные или специальные подпорки стабилизируют нелинейный профиль опоры.
План загрузки
Размещение в контейнере рассчитывают с учётом высоты, вылета, направления изгиба и состава заказа.
Вопросы покупателей перед заказом
Чем гнутая опора отличается от опоры с одним кронштейном?
У опоры с одним кронштейном к вертикальному стволу крепится отдельный элемент. Гнутая опора имеет плавный цельный профиль, который размещает светильник и формирует единый архитектурный облик.
Это то же самое, что опора с консольным кронштейном?
Нет. У консольной опоры изгиб обычно короткий и расположен у вершины; у этой модели плавная кривизна развивается на большей части конструкции.
Можно ли изменить радиус изгиба и вылет?
Да. Высоту, вылет, высоту начала изгиба и радиус можно определить по проектному чертежу и проверить расчётом прочности.
Какие данные нужны для расчёта прочности?
Укажите место установки, скорость ветра, категорию местности, высоту, вылет, массу и проекционную площадь светильника, а также способ монтажа.
Будет ли форма изгиба одинаковой в большой партии?
Да. Утверждённый профиль переносят на производственные приспособления и контрольные шаблоны для повторяемости.
Какое покрытие подходит для прибрежной среды?
Покрытие подбирают по солевому воздействию, влажности, расстоянию от моря и условиям обслуживания.
Можете изготовить опоры по чертежу архитектора?
Да. Пришлите PDF, DWG, фасадный чертёж или эскиз для оценки технологичности и согласования производственного чертежа.
Можно ли провести инспекцию перед отгрузкой?
Да. Возможна заводская проверка или инспекция третьей стороной с предоставлением документов по размерам, покрытию и упаковке.
