Алюминиевая опора освещения с консольным кронштейном 4–12 м — из сплава 6063-T6, анодированная или с порошковым покрытием, изготовление по проекту

Диапазон высоты	4–15 м; по заказу до 18 м
Материал	Алюминиевый сплав 6063-T6 / 6061-T6
Консольный кронштейн	Вылет 1,0 / 1,5 / 2,0 / 2,5 / 3,0 м
Кронштейн и посадочное место	Кронштейн Ø48 / Ø60 мм; патрубок Ø60 / Ø76 мм или насадное крепление
Покрытие	Анодирование или порошковое покрытие, любой цвет RAL
Расчётная ветровая нагрузка	До 160 миль/ч / 257 км/ч, ASCE 7-16

Более 20 лет

Производство алюминиевых опор для экспортных рынков

50 000 м²

Собственный завод с линиями ротационной вытяжки, сварки и окраски

120 000 шт./год

Годовая мощность трёх производственных линий

Более 50 стран

Экспорт в ЕС, Северную Америку, Ближний Восток и Юго-Восточную Азию

ПАРАМЕТРЫ ПРОДУКТА

Технические характеристики

Указаны стандартные каталожные значения. Все параметры могут быть адаптированы по чертежам проекта или требованиям местных органов освещения.

МАТЕРИАЛ И КОНСТРУКЦИЯ

Модель	YLDG-D — алюминиевая опора с консольным кронштейном
Материал ствола	Алюминиевый сплав 6063-T6 / 6061-T6
Высота опоры	3–15 м; по заказу до 18 м
Диаметры опоры	Верх Ø60–100 мм; основание Ø127–255 мм
Толщина стенки	3,0–6,3 мм
Вылет консольного кронштейна	1,0 / 1,5 / 2,0 / 2,5 / 3,0 м
Диаметр трубы кронштейна	Ø48 мм / Ø60 мм
Посадочное место светильника	Патрубок Ø60 мм / Ø76 мм / насадное крепление
Фланец и анкеры	Квадратный фланец 300 / 350 / 400 мм; анкеры M16 / M20 / M24

ПОКРЫТИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

Обработка поверхности	Анодирование или порошковое покрытие; любой цвет RAL
Толщина покрытия	60–100 мкм (номинально 80 мкм)
Ветровая устойчивость	До 160 миль/ч / 257 км/ч; доступен проектный расчёт
Стандарт проектирования	ASCE 7-16; расчёт конструкции для конкретного проекта
Электрический отсек	IP66
Допустимая масса светильника	До 25 / 35 / 50 кг, в зависимости от конфигурации
Сертификаты	ISO 9001, ISO 14001, CE, отчёты SGS по материалам
Срок службы	Более 25 лет внутри страны; доступно исполнение для побережья
Монтаж	Фланцевое крепление с анкерными болтами M16 / M20 / M24

ТАБЛИЦА РАЗМЕРОВ

Стандартные размеры алюминиевых опор с консольным кронштейном

МОДЕЛЬ M	ВЫСОТА H	ВЕРХНИЙ Ø D1	НИЖНИЙ Ø D2	ТОЛЩИНА T	ВЫЛЕТ КРОНШТЕЙНА L1	ВЫСОТА ЛЮКА H1	РАЗМЕР ЛЮКА (A×B)	РАЗМЕР ФЛАНЦА (L×W×T)
YLDG-D1	5000	76	152	4.0	1500	500	80 × 250	298 × 298 × 12
YLDG-D2	6000	76	152	4.0	1500	500	80 × 250	298 × 298 × 12
YLDG-D3	7000	76	166	4.0	1500	500	80 × 250	298 × 298 × 12
YLDG-D4	8000	76	180	4.0	1500	500	100 × 300	305 × 305 × 19
YLDG-D5	9000	76	180	4.0	1500	500	100 × 300	305 × 305 × 19
YLDG-D6	10000	76	200	4.0	1500	500	100 × 300	305 × 305 × 19

ВАРИАНТЫ ПОКРЫТИЯ

Пять стандартных вариантов отделки и любой цвет RAL под заказ

Наиболее ответственный участок — передача нагрузки от светильника к фундаменту. Ниже показано, как устроена наша опора.

AA - M10

RAL 9005

RAL 8019

RAL 7016

RAL 9016

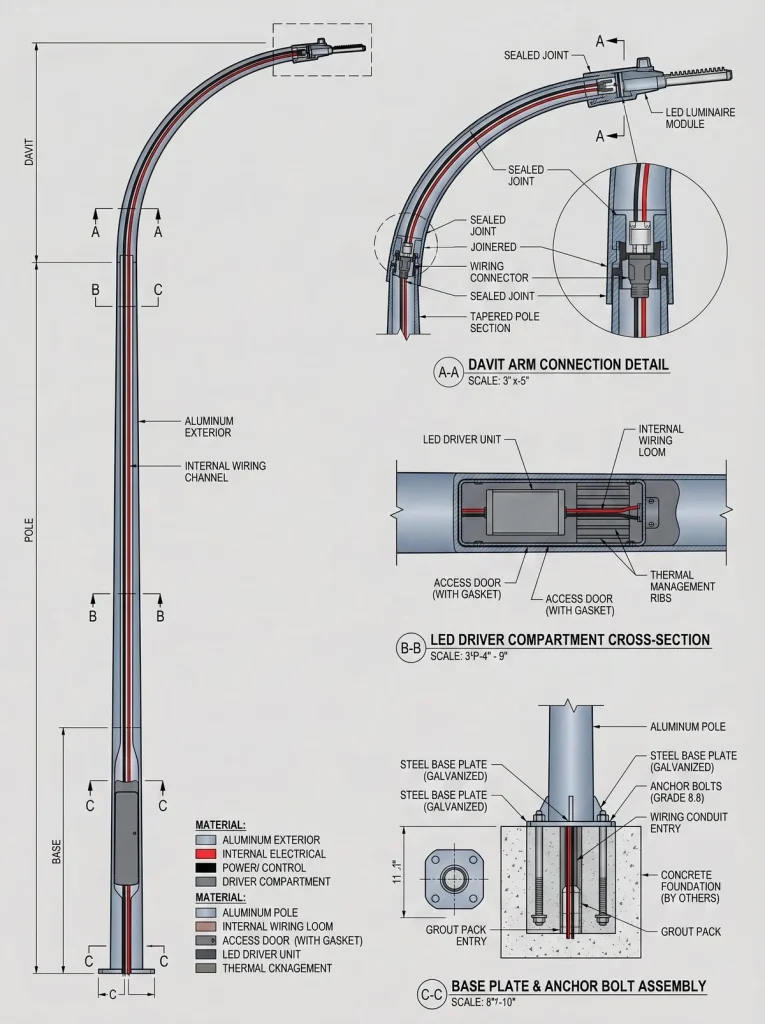

КОНСТРУКЦИЯ КРОНШТЕЙНА

Качество изгиба определяет надёжность опоры

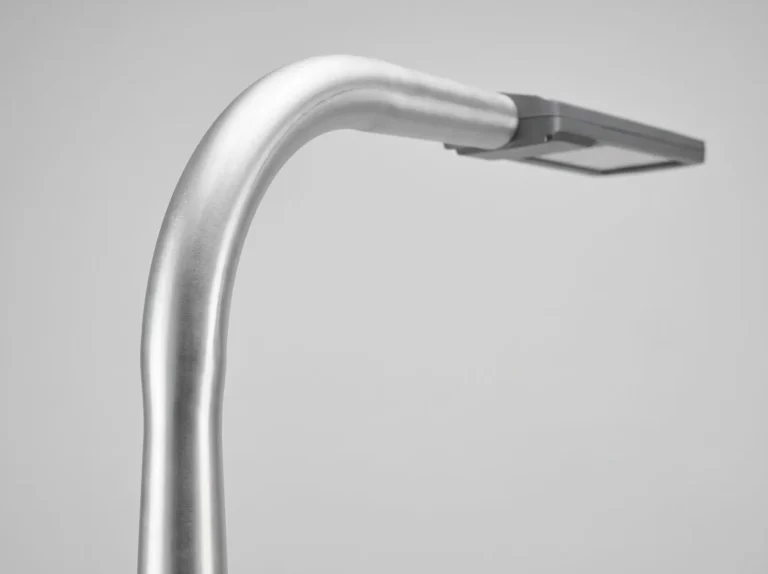

Изогнуть трубу несложно. Главное — выполнить изгиб без утонения наружной стенки, образования складок на внутренней стороне и деформации круглого сечения. Именно качество формования определяет, прослужит ли опора 25 лет или потребует замены через несколько лет.

Ротационная гибка с внутренней оправкой

Сегментная оправка проходит внутри трубы в зоне изгиба, поддерживая внутреннее сечение и сохраняя его круглую форму. Овальность удерживается в пределах 5%, тогда как при обычной гибке прессом она нередко достигает 15% и более.

Контролируемое утонение стенки

На внешнем радиусе металл неизбежно растягивается. Толщина стенки до гибки подбирается так, чтобы после формования утонение не превышало 12%. Каждый изгиб проверяется ультразвуковым толщиномером.

Термообработка и старение после гибки

Гибка выполняется в более пластичном состоянии T4, после чего вся опора проходит термообработку на твёрдый раствор и искусственное старение до состояния T6. В результате зона изгиба сохраняет прочность основного металла и не становится хрупкой из-за наклёпа.

Гладкий внутренний канал для кабеля

Кабель прокладывается непосредственно через изгиб, поэтому внешний кабельный канал не требуется. Внутренняя поверхность очищается от заусенцев, а кромки входного отверстия скругляются для защиты изоляции при протяжке.

Фланец основания с усиливающими косынками

Консольный кронштейн создаёт постоянный опрокидывающий момент у основания. Четыре приварные косынки равномерно передают нагрузку на фланец, а сварной шов между стволом и фланцем проходит 100%-ный капиллярный контроль.

ВАРИАНТЫ ГЕОМЕТРИИ

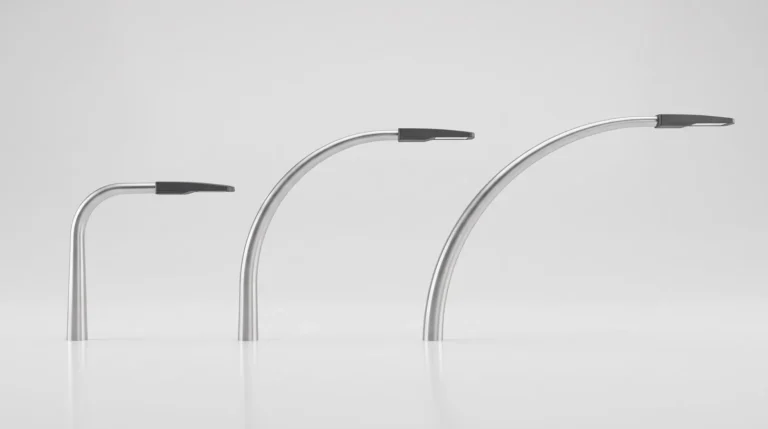

Три радиуса изгиба и вылет кронштейна от 0,8 до 2,5 м

Радиус изгиба определяет внешний вид опоры, а вылет кронштейна — положение светильника над проезжей частью. Оба параметра задаются независимо в соответствии с проектом.

0,8–1,0 м

1,2–1,8 м

2,0–2,5 м

по запросу

оснастка

Приложения

Для дорог, парковок и коммерческих объектов

Алюминиевые опоры с консольным кронштейном применяются на городских улицах, дорогах, парковках, промышленных и портовых объектах, где требуется вынести светильник над проезжей частью.

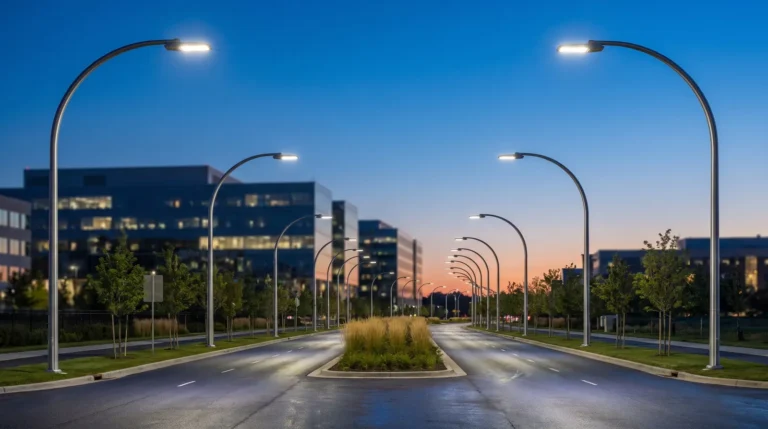

Улицы и автомобильные дороги

Городские улицы, магистрали, развязки, мосты и пешеходные зоны.

Городские улицы

6–12 м

Парковки

8–12 м

Парки и площади

3–5 м

Кампусы

4–8 м

Промышленные площадки

10–12 м

Побережья и марины

5–10 м

О ПРОИЗВОДИТЕЛЕ

Производитель опор, а не торговая компания

Компания основана в 2003 году. Мы располагаем заводом площадью 50 000 м², на котором работают три линии ротационной вытяжки, два роботизированных сварочных комплекса и собственная линия порошковой окраски. Годовой объём производства составляет около 120 000 опор.

Около 70% нашей продукции поставляется на экспорт — подрядчикам по наружному освещению, участникам муниципальных тендеров и дистрибьюторам в странах ЕС, Северной Америки, Персидского залива и Юго-Восточной Азии. Мы изготавливаем продукцию непосредственно по чертежам заказчика и готовы подписать соглашения о неразглашении информации (NDA) и OEM-соглашения. При необходимости опоры поставляются под брендом заказчика и в его фирменной упаковке.

Наши инженеры по продажам, владеющие английским и испанским языками, отвечают на технические вопросы. При обращении по проекту мы бесплатно подготавливаем отчёты с расчётами конструкций с учётом ветрового района заказчика.

ISO 9001

Система менеджмента качества

ISO 14001

Экологический менеджмент

CE

Соответствие EN 40

SGS

Отчёты по материалам

ПРОИЗВОДСТВЕННЫЙ ПРОЦЕСС

От алюминиевой заготовки до загрузки контейнера

Все этапы выполняются на нашем заводе без передачи работ субподрядчикам. Это позволяет соблюдать срок производства 15–25 дней и контролировать качество на протяжении всей технологической цепочки.

1. Поступление материала

Заготовки и трубы 6063 с заводскими сертификатами; каждая партия проверяется спектрометром.

2. Ротационная вытяжка с ЧПУ

Труба формуется по заданной конусности на программируемой оправке.

3. Термообработка T6

Закалка и искусственное старение для достижения состояния T6.

4. Механическая обработка

Обработка фланца, вырез люка, скругление кабельного ввода и калибровка вершины.

5. Роботизированная сварка

Фланец и усилительная рамка свариваются TIG-роботом и проходят капиллярный контроль.

6. Линия нанесения покрытия

Подготовка поверхности, электростатическое нанесение порошка, полимеризация при 200 °C и контроль толщины слоя.

7. Контроль качества и упаковка

Проверка размеров и адгезии, затем индивидуальная упаковка, формирование пакетов и загрузка.

УПАКОВКА И ДОСТАВКА

Упаковка, защищающая опоры от повреждений

Повреждение покрытия при перевозке — частая проблема импортных опор. Наша упаковка разработана специально для защиты поверхности.

Индивидуальная упаковка

Каждая опора оборачивается вспененным полиэтиленом и тканым полипропиленом, края фиксируются лентой. Окрашенные поверхности не соприкасаются.

Защита торцов

На углы фланца и верхнюю насадную часть устанавливаются формованные защитные колпачки — именно эти точки чаще всего получают удары при погрузке.

Пакеты в деревянном каркасе

Опоры объединяются в пакеты в фумигированных деревянных каркасах со стальными лентами. Пакеты пригодны для штабелирования и погрузки вилочным погрузчиком. Комплектующие и анкерные болты упаковываются отдельно в маркированные коробки.

КОНТЕЙНЕР 20 ФУТОВ

~100 шт.

КОНТЕЙНЕР 40 ФУТОВ HQ

~200 шт.

СРОК ПРОИЗВОДСТВА

15–25 дней

Количество рассчитано для опор высотой 6 м. По запросу опоры высотой 10 и 12 м поставляются из двух насадных секций для снижения стоимости перевозки.

ВОПРОСЫ И ОТВЕТЫ

Вопросы покупателей перед заказом

Можете ли вы изготовить опоры по моему чертежу?

Да. Пришлите PDF или DWG, и в течение 24 часов мы подготовим производственный чертёж на согласование.

Какой фактический минимальный заказ?

Минимальный заказ — 10 штук. Для пробной партии можно сочетать разные высоты и покрытия. Меньшее количество возможно, но стоимость перевозки на единицу будет выше.

Что выбрать: алюминий или оцинкованную сталь?

Алюминий предпочтителен при высоких требованиях к коррозионной стойкости, малому весу и обслуживанию. Сталь обычно экономичнее для опор выше 12 м с тяжёлыми светильниками.

Поставляете ли вы светильники?

Мы производим опоры, консоли и кронштейны. При необходимости можем укомплектовать заказ светодиодными светильниками партнёрских заводов и поставить единым комплектом.

Предоставляете ли вы расчёты конструкции?

Да. Сообщите расчётную скорость ветра, категорию местности, массу и проекционную площадь светильника — мы бесплатно подготовим расчёт по EN 40-3 для проектного запроса.

Какая гарантия предоставляется на покрытие?

Гарантия 10 лет распространяется на отслаивание, вздутие и расслоение при нормальной эксплуатации на открытом воздухе. Рекламации подтверждаются фотографиями.

Можно ли провести инспекцию перед отгрузкой?

Да. Вы можете посетить завод лично или заказать инспекцию SGS, BV, TÜV либо своего представителя. Для каждой партии мы также предоставляем фотографии и отчёт с результатами измерений.

Можно ли получить образцы?

Образец покрытия длиной 500 мм предоставляется бесплатно, доставку оплачивает заказчик. Полноразмерная опора оплачивается по цене единицы и засчитывается при первом серийном заказе.
