Алюминиевая двухрожковая опора освещения 5–10 м со съёмными кронштейнами — вылет на заказ, анодирование или порошковая окраска
- YLDG-S Series
- Конический ствол из алюминиевого сплава 6063-T6 и два съёмных алюминиевых кронштейна
- Стандартное симметричное расположение под углом 180°; возможна геометрия по проекту
- Расчёт ветровой нагрузки с учётом двух светильников — по запросу
| Минимальный заказ | 10 комплектов (допускаются разные высоты и конфигурации кронштейнов) |
|---|---|
| Диапазон высоты | 5 / 6 / 7 / 8 / 9 / 10 м; другие размеры — по запросу |
| Расположение кронштейнов | Два съёмных кронштейна; стандартно симметрично под углом 180° |
| Вылет кронштейнов | Стандартно 1,5 м с каждой стороны; другие размеры — после инженерной проверки |
| Соединение кронштейнов | Болтовое фланцевое или насадное соединение с крепежом из нержавеющей стали |
| Покрытие | Без покрытия / анодирование / матовый чёрный / бронза / матовый серый / глянцевый белый |
| Срок изготовления | 15–25 дней после предоплаты и согласования чертежа |
| Порт отгрузки | Нинбо / Шанхай; доступны условия FOB, CIF и DDP |
Более 20 лет
Производство алюминиевых опор для экспортных рынков
50 000 м²
Собственный завод с линиями ротационной вытяжки, сварки и окраски
120 000 шт./год
Годовая мощность трёх производственных линий
Более 50 стран
Экспорт в ЕС, Северную Америку, Ближний Восток и Юго-Восточную Азию
Технические характеристики
Стандартные каталожные параметры съёмных алюминиевых двухрожковых опор. Окончательные размеры ствола, геометрия кронштейнов, нагрузка от светильников и требования к прочности уточняются по утверждённому проектному чертежу.
МАТЕРИАЛ И КОНСТРУКЦИЯ
| Модель | Серия YLDG-S |
|---|---|
| Материал ствола | Алюминиевый сплав 6063-T6 (6061-T6 — опция) |
| Способ формования | Ротационная вытяжка с ЧПУ, бесшовная коническая форма |
| Поперечное сечение | Круглое коническое (восьмигранное — опция) |
| Конусность | 1:100–1:80, в зависимости от высоты и расчёта конструкции |
| Толщина стенки ствола | По проекту, с учётом высоты, проекционной площади и скорости ветра |
| Количество кронштейнов | Два съёмных алюминиевых кронштейна |
| Материал кронштейнов | Экструдированная алюминиевая труба 6063-T6 |
| Расположение кронштейнов | Стандартно симметрично под углом 180°; другие углы — по заказу |
| Вылет кронштейнов | Стандартно 1500 мм с каждой стороны; другие размеры — по заказу |
| Наклон кронштейнов | 0° / 5° / 10° / 15°, настройка каждого кронштейна отдельно |
| Соединение кронштейнов | Обработанный болтовой фланец или усиленное насадное соединение |
| Верхний диаметр | Стандартно 76 мм; возможны варианты по проекту |
| Нижний диаметр | 128–255 мм для стандартных опор высотой 5–10 м |
| Опорный фланец | 298 × 298 × 12 мм или 305 × 305 × 19 мм |
| Анкерные болты | Анкерный комплект с горячим цинкованием и монтажным шаблоном |
| Ревизионный люк | Усиленный проём с запираемой алюминиевой крышкой |
ПОКРЫТИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
| Обработка поверхности | Полиэфирное порошковое покрытие / анодирование / фторполимерное покрытие PVDF |
|---|---|
| Толщина покрытия | 60–100 мкм (номинально 80 мкм) |
| Цвет | Любой цвет RAL; стандартные варианты: RAL 7016, RAL 9005, RAL 9016 и бронза |
| Предварительная обработка | Обезжиривание → щелочное травление → бесхроматная конверсионная обработка |
| Испытание в соляном тумане | Протокол испытаний предоставляется по условиям проекта |
| Герметизация соединений | Прокладка EPDM и крепёж из нержавеющей стали; защищённая внутренняя проводка |
| Ветровая устойчивость | Рассчитывается для опоры с двумя кронштейнами и двумя светильниками |
| Стандарты проектирования | По требованиям EN 40 / AASHTO согласно спецификации проекта |
| Конфигурация светильников | Два светильника; масса и проекционная площадь уточняются для каждого проекта |
| Сертификация | ISO 9001, ISO 14001, CE и отчёты SGS по материалам |
| Срок службы | Более 25 лет в континентальных условиях; доступно прибрежное исполнение |
| Заземление | Внутреннее заземление с медным наконечником |
| Прокладка кабеля | Внутри ствола и обоих кронштейнов |
| Монтаж | Фланцевое крепление на анкерах; другие варианты — по запросу |
Типоразмеры алюминиевых двухрожковых опор
| МОДЕЛЬ M | ВЫСОТА H | ВЕРХНИЙ Ø D1 | НИЖНИЙ Ø D2 | ТОЛЩИНА T | ВЫЛЕТ КРОНШТЕЙНА L1 | ВЫЛЕТ КРОНШТЕЙНА L2 | ВЫСОТА ЛЮКА H1 | РАЗМЕР ЛЮКА (A×B) | РАЗМЕР ФЛАНЦА (L×W×T) |
|---|---|---|---|---|---|---|---|---|---|
| YLDG-S1 | 5000 | 76 | 152 | 4.0 | 1500 | 1500 | 500 | 80 × 250 | 298 × 298 × 12 |
| YLDG-S2 | 6000 | 76 | 152 | 4.0 | 1500 | 1500 | 500 | 80 × 250 | 298 × 298 × 12 |
| YLDG-S3 | 7000 | 76 | 166 | 4.0 | 1500 | 1500 | 500 | 80 × 250 | 298 × 298 × 12 |
| YLDG-S4 | 8000 | 76 | 180 | 4.0 | 1500 | 1500 | 500 | 100 × 300 | 305 × 305 × 19 |
| YLDG-S5 | 9000 | 76 | 180 | 4.0 | 1500 | 1500 | 500 | 100 × 300 | 305 × 305 × 19 |
| YLDG-S6 | 10000 | 76 | 200 | 4.0 | 1500 | 1500 | 500 | 100 × 300 | 305 × 305 × 19 |
Пять стандартных покрытий; любой цвет RAL под заказ
Ствол и оба съёмных кронштейна подготавливаются и окрашиваются одной партией. Это обеспечивает единый цвет, степень блеска и толщину покрытия на всех трёх деталях без заметных различий в местах соединения.
Без покрытия / прозрачное анодирование
Натуральный алюминий, анодный слой 25 мкм
Матовый чёрный
Популярный вариант для городских и архитектурных проектов
Текстурная бронза
Мелкая текстура скрывает пыль и следы от монтажа
Матовый антрацит
Стандартный вариант для муниципальных проектов и тендеров ЕС
Глянцевый белый
Парки, курорты и пешеходные зоны
Два кронштейна — два соединения: точная геометрия и герметичность
Двухрожковая опора должна удерживать оба светильника на заданной высоте и под нужным углом, а также защищать две внутренние кабельные трассы. Перед окраской каждый комплект предварительно собирают, чтобы устранить несоосность на заводе, а не на объекте.
Обе посадочные поверхности механически обработаны для соосности кронштейнов и равномерного обжатия уплотнений. Оси крепления проверяют на соответствие заданному углу.
Кабель каждого светильника прокладывается по защищённому внутреннему каналу со скруглёнными вводами. Внешних кабель-каналов и открытых проводов в соединениях нет.
Каждое болтовое соединение комплектуется коррозионностойким крепежом из нержавеющей стали. Затяжку выполняют по требованиям сборки и маркируют для проверки.
Внутренние втулки или приварные кольца распределяют нагрузку от двух кронштейнов по стволу и снижают концентрацию напряжений в местах крепления.
На заводе оба кронштейна устанавливают одновременно. Проверяют вылет, наклон, угол между кронштейнами и соосность посадочных мест светильников; детали маркируют как комплект.
Симметричные, разной длины или под углом — каждый кронштейн по вашему заданию
Стандартная схема — кронштейны под углом 180°. Длину, наклон и положение каждого кронштейна можно задать отдельно по чертежу проекта.
Короткие симметричные кронштейны — 0,5–0,8 м
Пешеходные дорожки, небольшие парковки, озеленённые территории и пешеходные зоны.
Стандартные симметричные кронштейны — 1,0–1,5 м
Разделительные полосы, городские дороги, кампусы и парковочные проезды.
Длинные симметричные кронштейны — 2,0–3,0 м
Широкие дороги, промышленные объекты и большие открытые парковки.
Кронштейны разной длины
Разный вылет или наклон с каждой стороны для дорог неодинаковой ширины.
Угол между кронштейнами по проекту
90°, 120°, 180° или иная ориентация по утверждённому чертежу.

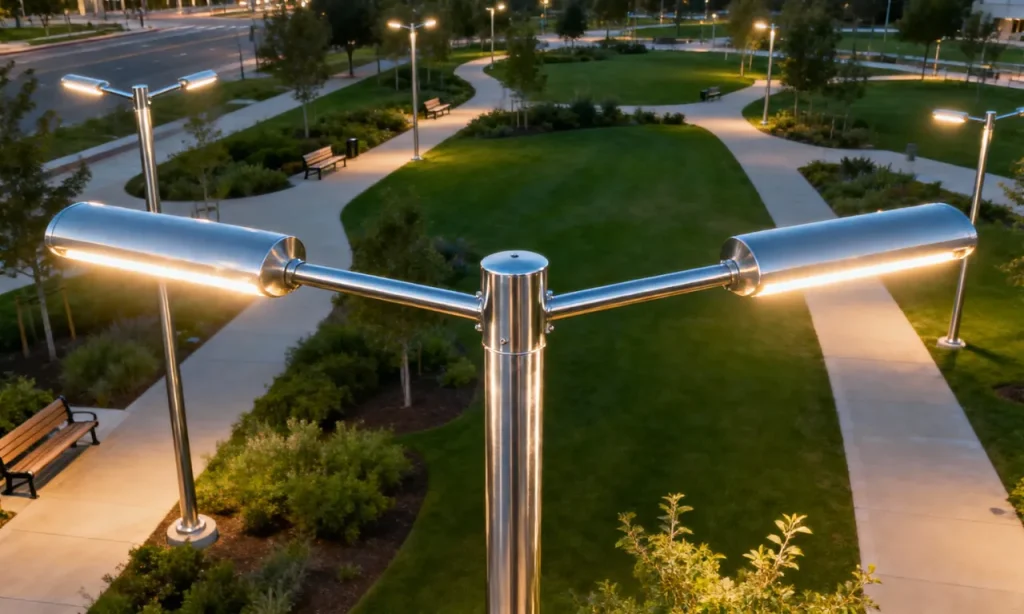

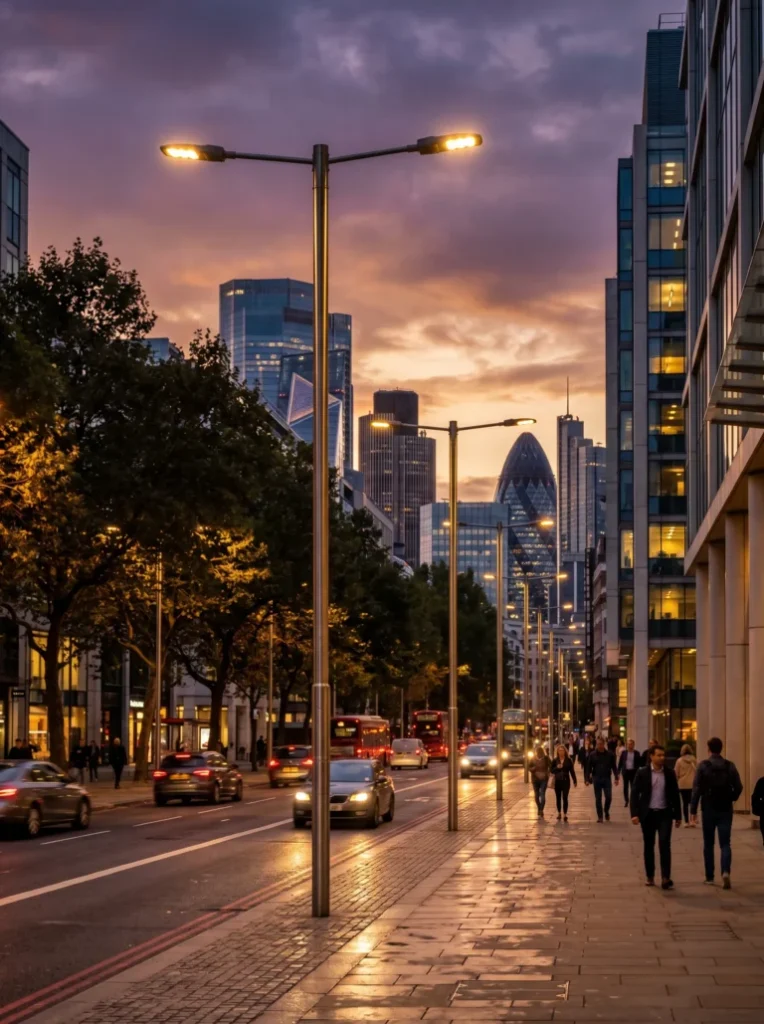

Где устанавливают эти опоры
Двухрожковые опоры обеспечивают освещение в двух направлениях с одного фундамента. Они подходят для освещения обеих сторон дороги, двух парковочных рядов или смежных транспортных и пешеходных зон.
Центральные разделительные полосы
Высота 8–10 м; вылет 1,5–2,0 м с каждой стороны.
Дороги с раздельными проезжими частями
Высота 10–12 м; вылет по проекту.
Большие автостоянки
Высота 8–10 м; вылет 1,5–2,0 м с каждой стороны.
Кампусы и площади
Высота 5–8 м; вылет 1,0–1,5 м с каждой стороны.
Промышленные дороги
Высота 9–12 м; конструкция по расчёту.
Объекты в прибрежных районах
Высота 6–10 м; коррозионностойкое покрытие.
Производитель опор, а не торговая компания
Компания основана в 2003 году. Мы располагаем заводом площадью 50 000 м², на котором работают три линии ротационной вытяжки, два роботизированных сварочных комплекса и собственная линия порошковой окраски. Годовой объём производства составляет около 120 000 опор.
Около 70% нашей продукции поставляется на экспорт — подрядчикам по наружному освещению, участникам муниципальных тендеров и дистрибьюторам в странах ЕС, Северной Америки, Персидского залива и Юго-Восточной Азии. Мы изготавливаем продукцию непосредственно по чертежам заказчика и готовы подписать соглашения о неразглашении информации (NDA) и OEM-соглашения. При необходимости опоры поставляются под брендом заказчика и в его фирменной упаковке.
Наши инженеры по продажам, владеющие английским и испанским языками, отвечают на технические вопросы. При обращении по проекту мы бесплатно подготавливаем отчёты с расчётами конструкций с учётом ветрового района заказчика.
ISO 9001
Система менеджмента качества
ISO 14001
Экологический менеджмент
CE
Соответствие EN 40
SGS
Отчёты по материалам

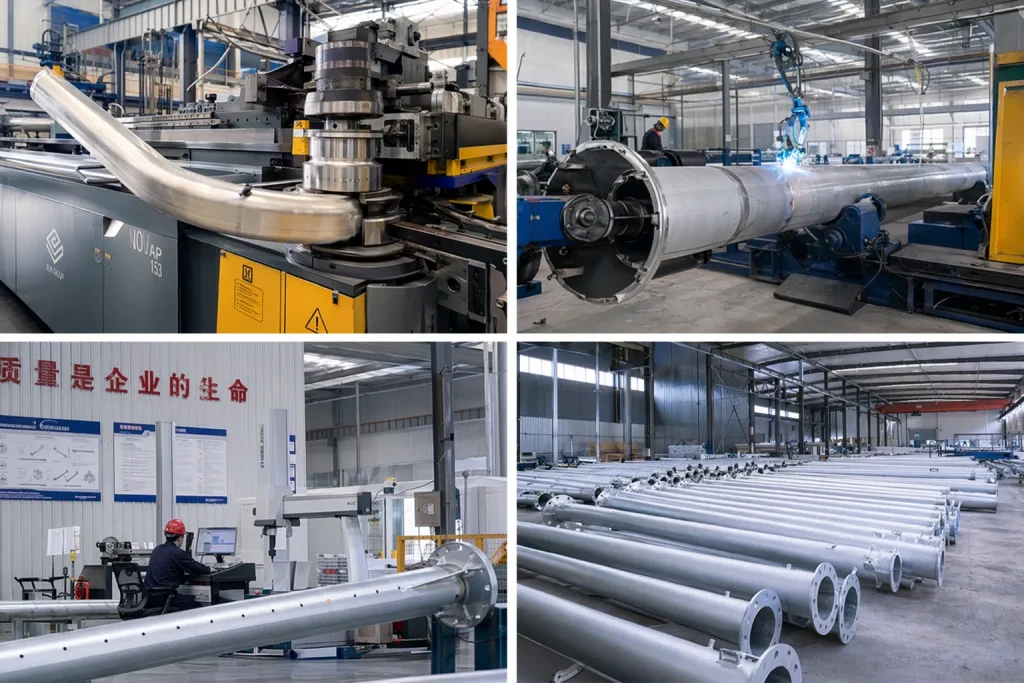

От алюминиевой трубы до подобранного комплекта из трёх деталей
Ствол, левый и правый кронштейны изготавливаются как единый подобранный комплект. До окраски оба кронштейна проходят контрольную сборку, затем детали маркируют, чтобы при монтаже восстановить правильное положение.
1. Приёмка материала
Алюминиевые трубы 6063 принимают с заводскими сертификатами и проверяют на соответствие спецификации заказа.
2. Ротационная вытяжка с ЧПУ
На программируемой линии из трубы формируют бесшовный конический ствол заданной формы.
3. Термообработка T6
Закалка и искусственное старение обеспечивают заданное состояние алюминиевого сплава.
4. Изготовление двух кронштейнов
Левый и правый кронштейны режут и обрабатывают по утверждённым вылету, наклону и углу между ними.
5. Сварка фланцев и усилений
Приваривают и проверяют фланцы кронштейнов, усиливающие кольца, опорный фланец и рёбра жёсткости.
6. Контрольная сборка трёх деталей
Оба кронштейна устанавливают вместе; проверяют угол, уровень, вылет и соосность, после чего маркируют комплект.
7. Покрытие, контроль и упаковка
Ствол и кронштейны обрабатывают в одной партии, проверяют, маркируют и упаковывают отдельно.
Съёмные кронштейны перевозятся отдельно — компактно и с защитой
Съёмные кронштейны уменьшают потери места в контейнере и риск повреждений по сравнению с цельными изогнутыми двухрожковыми опорами. Левый и правый кронштейны защищают при упаковке, маркируют и комплектуют со своим стволом.
Индивидуальная защита ствола
Каждый ствол оборачивают вспененным полиэтиленом и тканым полипропиленом, чтобы окрашенные поверхности не соприкасались.
Отдельные коробки для левого и правого кронштейнов
Кронштейны укладывают в защитные коробки, закрывая соединительные поверхности. Каждую деталь маркируют по стороне и комплектуют с соответствующим стволом.
Штабелируемые деревянные рамы
Стволы укладывают попеременно верхом и низом в фумигированные деревянные рамы с доступом для погрузчика и стальной обвязкой.
КОНТЕЙНЕР 20 ФУТОВ
~100 шт.
КОНТЕЙНЕР 40 ФУТОВ HQ
~200 шт.
СРОК ПРОИЗВОДСТВА
15–25 дней
Количество рассчитано для опор высотой 6 м. По запросу опоры высотой 10 и 12 м поставляются из двух насадных секций для снижения стоимости перевозки.
Вопросы покупателей перед заказом
Могут ли кронштейны быть разной длины?
Да. Вылет левого и правого кронштейнов задаётся отдельно. Для несимметричной конструкции требуется расчёт с учётом нагрузок и проекционных площадей обоих светильников.
Обязательно ли располагать кронштейны под углом 180°?
Нет. Стандартный угол — 180°, но по утверждённому чертежу можно изготовить исполнение с углом 90°, 120° или другим значением.
Нужен ли для двухрожковой опоры более толстый ствол?
Не обязательно. Диаметр и толщина стенки зависят от высоты, суммарной массы светильников, общей проекционной площади, вылета кронштейнов и скорости ветра.
Можно ли заменить один кронштейн отдельно?
Да. У каждого кронштейна своё соединение и кабельный канал, поэтому его можно заменить, не снимая второй кронштейн и ствол.
Изготавливаете ли вы опоры по чертежам заказчика?
Да. Пришлите PDF или DWG с массой и проекционной площадью светильников, скоростью ветра и требуемой геометрией. Мы подготовим производственный чертёж на согласование.
Предоставляете ли вы расчёты прочности?
Да. Укажите категорию местности, расчётную скорость ветра и параметры светильников с обеих сторон. Расчёты для конкретного проекта могут быть предоставлены вместе с предложением.
Входят ли светильники в комплект?
Стандартная поставка включает опору, два кронштейна, соединительный крепёж и анкерный комплект. При необходимости возможно оснащение светодиодными светильниками партнёров.
Можно ли провести инспекцию перед отгрузкой?
Да. Возможна заводская проверка или инспекция третьей стороной. Для каждой партии также можно предоставить отчёт с размерами и фотографиями.
