Алюминиевая опора освещения с одним кронштейном 4–12 м — конический ствол, вылет 0,5–3,0 м, анодирование или порошковое покрытие
- YLDG-L
- Конический ствол из сплава 6063-T6 с одним кронштейном на болтовом фланце
- Вылет и наклон задаются независимо
- Расчёт на ветровую нагрузку до 55 м/с
| Минимальный заказ | 10 комплектов (допускается сочетание разных высот и вылетов кронштейна) |
|---|---|
| Диапазон высоты | 4 / 5 / 6 / 8 / 10 / 12 м; другие размеры — по запросу |
| Вылет кронштейна | 0,5–3,0 м; угол наклона 0° / 5° / 10° / 15° |
| Соединение кронштейна | Болтовое фланцевое соединение (стандарт) или насадное крепление с установочными винтами из нержавеющей стали |
| Покрытие | Без покрытия / анодирование / матовый чёрный / бронза / матовый серый / глянцевый белый |
| Срок изготовления | 15–25 дней после внесения предоплаты и согласования чертежа |
| Условия оплаты | T/T: 30% предоплата, 70% до отгрузки; аккредитив по предъявлении; Trade Assurance |
| Порт отгрузки | Нинбо / Шанхай; доступны условия FOB, CIF и DDP |
Более 20 лет
Производство алюминиевых опор для экспортных рынков
50 000 м²
Собственный завод с линиями ротационной вытяжки, сварки и окраски
120 000 шт./год
Годовая мощность трёх производственных линий
Более 50 стран
Экспорт в ЕС, Северную Америку, Ближний Восток и Юго-Восточную Азию
Технические характеристики
Указаны стандартные каталожные значения. Все параметры могут быть адаптированы по чертежам проекта или требованиям местных органов освещения.
МАТЕРИАЛ И КОНСТРУКЦИЯ
| Модель | YLDG-L |
|---|---|
| Материал ствола | Алюминиевый сплав 6063-T6 (6061-T6 — опция) |
| Способ формования | Ротационная вытяжка с ЧПУ, бесшовная коническая форма |
| Поперечное сечение | Круглое коническое (восьмигранное — опция) |
| Конусность | 1:100–1:80 (обычно 10–12 мм на метр) |
| Толщина стенки ствола | 2,5–6,3 мм |
| Толщина стенки кронштейна | 2,5 / 3,0 мм |
| Материал кронштейна | Экструдированная труба из сплава 6063-T6, Ø60 / Ø76 мм |
| Вылет кронштейна | 500–3000 мм от оси ствола |
| Наклон кронштейна | 0° / 5° / 10° / 15° |
| Соединение кронштейна | Обработанный фланец, 4 болта M12 из нержавеющей стали A2-70, прокладка EPDM |
| Верхний диаметр | 60–90 мм (в зоне присоединения фланца кронштейна) |
| Нижний диаметр | 128–255 мм в зависимости от высоты |
| Опорный фланец | Обработанный алюминий толщиной 12–20 мм, 4 приварные косынки |
| Анкерные болты | 4 болта M20–M24 с горячим цинкованием, в комплекте с монтажным шаблоном |
| Ревизионный люк | Усиленный, 80 × 180 мм, с запираемой крышкой, на высоте 500 мм от основания |
ПОКРЫТИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
| Обработка поверхности | Порошковое покрытие / анодирование |
|---|---|
| Толщина покрытия | 60–100 мкм (номинально 80 мкм) |
| Цвет | Любой цвет RAL; стандартные варианты: RAL 7016, RAL 9005, RAL 9016, бронза |
| Предварительная обработка | Обезжиривание → щелочное травление → бесхроматная конверсионная обработка |
| Испытание в соляном тумане | 2000 ч по ISO 9227, без вздутия и отслаивания |
| Момент затяжки болтов соединения | 45 Н·м; маркировка момента при окончательной сборке |
| Герметизация соединения | Прокладка EPDM и крепёж из нержавеющей стали; защищённый кабельный канал с нормируемой степенью защиты IP |
| Ветровая устойчивость | 40 м/с — стандарт; 55 м/с — усиленное исполнение |
| Стандарты проектирования | EN 40-3-1/2/3, AASHTO LTS-6, GB/T 24594 |
| Сертификация | ISO 9001, ISO 14001, CE, отчёты SGS по материалам |
| Срок службы | ≥25 лет в континентальных условиях; ≥20 лет в прибрежных районах |
| Заземление | Внутренняя шпилька M8, медный наконечник в комплекте |
| Прокладка кабеля | Внутри ствола и кронштейна; входное отверстие Ø50 мм без заусенцев |
| Монтаж | Фланцевое крепление на анкерах (подземная установка — по запросу) |
Стандартные размеры алюминиевых опор с одним кронштейном
| МОДЕЛЬ M | ВЫСОТА H | ВЕРХНИЙ Ø D1 | НИЖНИЙ Ø D2 | ДИАМЕТР Ø D3 | ВЫЛЕТ КРОНШТЕЙНА L1 | ВЫСОТА КРОНШТЕЙНА L2 | ТОЛЩИНА T | ВЫСОТА ЛЮКА H1 | РАЗМЕР ЛЮКА (A×B) | РАЗМЕР ФЛАНЦА (L×W×T) |
|---|---|---|---|---|---|---|---|---|---|---|
| YLDG-L1 | 5000 | 80 | 152 | 60 | 1500 | 4500 | 4.0 | 500 | 80 × 250 | 298 × 298 × 12 |
| YLDG-L2 | 6000 | 80 | 152 | 60 | 1500 | 5500 | 4.0 | 500 | 80 × 250 | 298 × 298 × 12 |
| YLDG-L3 | 7000 | 80 | 166 | 60 | 1500 | 6500 | 4.0 | 500 | 80 × 250 | 298 × 298 × 12 |
| YLDG-L4 | 8000 | 80 | 180 | 60 | 1500 | 7500 | 4.0 | 500 | 100 × 300 | 305 × 305 × 19 |
| YLDG-L5 | 9000 | 80 | 180 | 60 | 1500 | 8500 | 4.0 | 500 | 100 × 300 | 305 × 305 × 19 |
| YLDG-L6 | 10000 | 80 | 200 | 60 | 1500 | 9500 | 4.0 | 500 | 100 × 300 | 305 × 305 × 19 |
Пять стандартных вариантов отделки и любой цвет RAL под заказ
Перед нанесением порошкового покрытия все опоры проходят бесхроматную конверсионную обработку, затем покрытие полимеризуется при 200 °C. Подбор цвета по образцу заказчика выполняется бесплатно.
Без покрытия / прозрачное анодирование
Натуральный алюминий, анодный слой 25 мкм
Матовый чёрный
Популярный вариант для городских и архитектурных проектов
Текстурная бронза
Мелкая текстура скрывает пыль и следы от монтажа
Матовый антрацит
Стандартный вариант для муниципальных проектов и тендеров ЕС
Глянцевый белый
Парки, курорты и пешеходные зоны
Надёжность опоры зависит от качества соединения с кронштейном
Съёмный кронштейн даёт больше гибкости, но требует надёжного соединения: через плохо выполненный узел может проникать вода, а болты могут ослабевать. Ниже описано, как мы изготавливаем это соединение.
Обе поверхности фланца обрабатываются на станке с ЧПУ с допуском по плоскостности 0,1 мм, поэтому прокладка сжимается равномерно. Фланцы без точной обработки оставляют зазоры, через которые вода может проникать внутрь ствола.
Четыре болта M12 из нержавеющей стали A2-70 проходят через прокладку EPDM. Их затягивают моментом 45 Н·м и маркируют краской. Нержавеющий крепёж снижает риск гальванической коррозии в алюминиевом соединении.
Основание кронштейна усиливается приварной муфтой до установки фланца. Это смещает концентрацию напряжений со сварного шва фланца на основную трубу.
Кабель проходит внутри ствола и кронштейна через скруглённые вводы с защитными втулками. Внешний кабельный канал не нужен, а изоляция защищена от истирания в месте соединения.
При вылете кронштейна 1,5 м у основания постоянно действует опрокидывающий момент. Четыре приварные косынки распределяют нагрузку по фланцу; сварной шов между стволом и фланцем проходит 100%-ный капиллярный контроль.
Вылет от 0,5 до 3,0 м и четыре варианта наклона
Вылет определяет положение светильника над проезжей частью, а наклон — направление светового пучка. Оба параметра задаются независимо от высоты опоры.
Короткий кронштейн — 0,5–0,8 м
Пешеходные и велосипедные дорожки, дворы и участки вдоль стен
Стандартный кронштейн — 1,0–1,5 м
Наиболее востребованный вариант для жилых улиц, парковок и кампусов
Длинный кронштейн — 2,0–3,0 м
Широкие дороги, перекрёстки и опоры за обочиной
Длинный кронштейн с раскосом
Диагональный раскос для вылета от 2,5 м в районах с высокой ветровой нагрузкой
Геометрия по проекту
Вылет, наклон и диаметр кронштейна по чертежу заказчика
Где устанавливают такие опоры
Одноконсольные опоры удобны для крупных проектов: при едином типе ствола меняется только длина кронштейна для улиц разной ширины. Это упрощает учёт запасных частей и обслуживание.

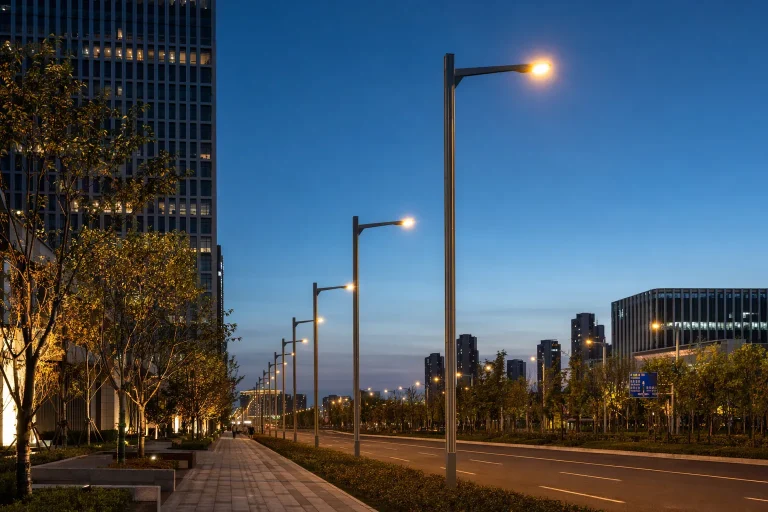

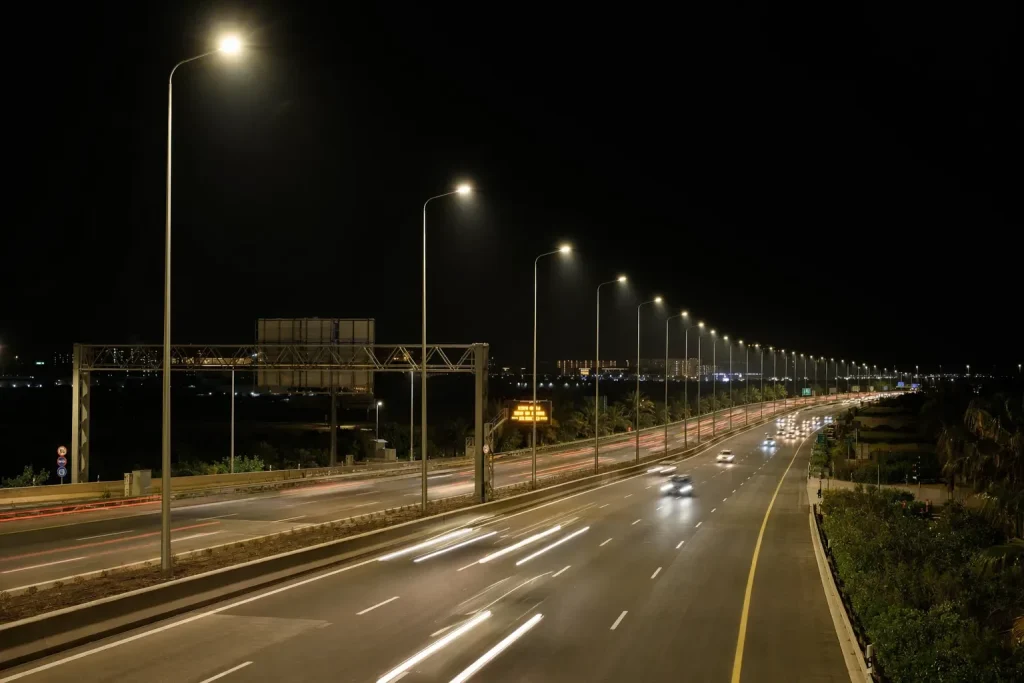

Городские улицы
6–12 м
Парковки
8–12 м
Парки и площади
3–5 м
Кампусы
4–8 м
Промышленные площадки
10–12 м
Побережья и марины
5–10 м
Производитель опор, а не торговая компания
Компания основана в 2003 году. Мы располагаем заводом площадью 50 000 м², на котором работают три линии ротационной вытяжки, два роботизированных сварочных комплекса и собственная линия порошковой окраски. Годовой объём производства составляет около 120 000 опор.
Около 70% нашей продукции поставляется на экспорт — подрядчикам по наружному освещению, участникам муниципальных тендеров и дистрибьюторам в странах ЕС, Северной Америки, Персидского залива и Юго-Восточной Азии. Мы изготавливаем продукцию непосредственно по чертежам заказчика и готовы подписать соглашения о неразглашении информации (NDA) и OEM-соглашения. При необходимости опоры поставляются под брендом заказчика и в его фирменной упаковке.
Наши инженеры по продажам, владеющие английским и испанским языками, отвечают на технические вопросы. При обращении по проекту мы бесплатно подготавливаем отчёты с расчётами конструкций с учётом ветрового района заказчика.
ISO 9001
Система менеджмента качества
ISO 14001
Экологический менеджмент
CE
Соответствие EN 40
SGS
Отчёты по материалам
От алюминиевой заготовки до загрузки контейнера
Ствол, кронштейн и фланцевые элементы изготавливаются и собираются на нашем заводе. Перед нанесением покрытия проводится контрольная сборка комплекта. Мы не передаём эти операции субподрядчикам, что позволяет соблюдать срок изготовления 15–25 дней.
1. Поступление материала
Алюминиевые заготовки и трубы 6063 сопровождаются заводскими сертификатами; каждая партия проверяется спектрометром.
2. Ротационная вытяжка с ЧПУ
Труба формуется до заданной конусности на программируемой оправке.
3. Термообработка T6
Закалка и искусственное старение обеспечивают состояние сплава T6.
4. Изготовление кронштейна
Кронштейн обрезается по заданному вылету; затем устанавливаются усиливающая муфта и обработанный сварной фланец.
5. Роботизированная сварка
Фланец и муфта свариваются TIG-роботом, после чего швы проходят капиллярный контроль.
6. Контрольная сборка
Каждый кронштейн закрепляется на своей опоре; проверяются соосность и наклон, затем детали маркируются как комплект.
7. Контроль качества и упаковка
Опора и кронштейн окрашиваются одной партией; после окончательной проверки их упаковывают и грузят.
Съёмные кронштейны перевозятся отдельно — это снижает стоимость доставки
Благодаря съёмному кронштейну детали укладываются компактно и не имеют выступающих частей, которые могут повредиться при перевозке. Это существенно снижает транспортные расходы.
Индивидуальная упаковка
Каждый ствол оборачивается вспененным полиэтиленом и тканым полипропиленом, концы фиксируются лентой. Окрашенные поверхности не соприкасаются.
Отдельная упаковка кронштейнов
Кронштейны укладываются в отдельные коробки с защитой фланцев; каждый маркируется в соответствии с опорой, с которой прошёл контрольную сборку. Болты, прокладки и анкеры упаковываются отдельно.
Деревянные транспортные каркасы
Стволы укладываются попеременно в фумигированные деревянные каркасы и стягиваются стальными лентами. Пакеты пригодны для штабелирования и погрузки вилочным погрузчиком.
КОНТЕЙНЕР 20 ФУТОВ
~100 шт.
КОНТЕЙНЕР 40 ФУТОВ HQ
~200 шт.
СРОК ПРОИЗВОДСТВА
15–25 дней
Количество рассчитано для опор высотой 6 м. По запросу опоры высотой 10 и 12 м поставляются из двух насадных секций для снижения стоимости перевозки.
Вопросы покупателей перед заказом
Можете ли вы изготовить опоры по моему чертежу?
Да. Пришлите чертёж PDF или DWG, и в течение 24 часов мы подготовим производственный чертёж на согласование.
Каков минимальный заказ?
Минимальный заказ — 10 штук. Для пробной партии можно сочетать разные высоты и покрытия. Меньшее количество также можно рассчитать, но стоимость перевозки на единицу будет выше.
Что выбрать: алюминий или оцинкованную сталь?
Алюминий подходит, когда важны коррозионная стойкость, малый вес и простое обслуживание, в том числе на побережье и объектах без доступа крана. Сталь обычно дешевле для опор выше 12 м с тяжёлыми светильниками. Мы подскажем, какой вариант лучше для вашего проекта.
Поставляете ли вы светильники?
Мы производим опоры, консоли и кронштейны. При необходимости можем добавить светодиодные светильники партнёрских заводов и отправить всё одним комплектом.
Предоставляете ли вы расчёты конструкции?
Да. Сообщите расчётную скорость ветра, категорию местности, массу и проекционную площадь светильника — при обращении по проекту мы бесплатно подготовим расчёт по EN 40-3 для выбранной конфигурации.
Какая гарантия на покрытие?
Гарантия 10 лет распространяется на отслаивание, вздутие и расслоение покрытия при нормальной эксплуатации на открытом воздухе. При подтверждённой фотоматериалами рекламации замена поставляется вместе со следующим заказом.
Можно ли провести инспекцию перед отгрузкой?
Да. Вы можете посетить завод лично или заказать инспекцию SGS, BV, TÜV либо своего представителя. Для каждой партии мы также предоставляем фотографии и отчёт с результатами измерений.
Можно ли получить образец?
Образец покрытия длиной 500 мм предоставляется бесплатно; доставку оплачивает заказчик. Полноразмерная опора оплачивается по цене единицы, и эта сумма засчитывается при первом серийном заказе.
