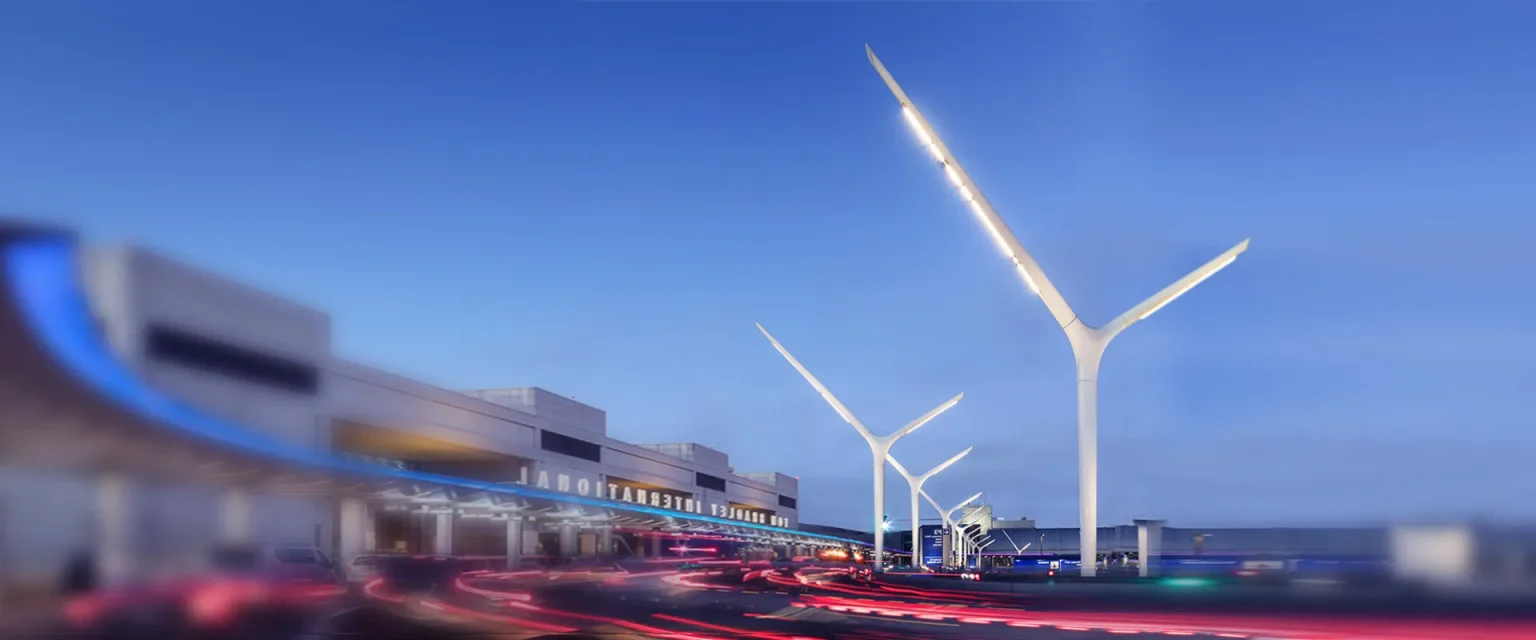

Y-образная алюминиевая опора освещения 6–14 м — два кронштейна по проекту
- Серия YLDG-Y
- Алюминиевый ствол с Y-образными кронштейнами, параметры которых задаются независимо
- Симметричные, асимметричные и разноуровневые исполнения
- Расчёт по проекту с учётом двух светильников и геометрии кронштейнов
| Минимальный заказ | 10 комплектов; допускаются разные конфигурации Y-образных кронштейнов |
|---|---|
| Диапазон высоты | 6–14 м; другие размеры — по запросу |
| Расположение кронштейнов | Симметричная или асимметричная Y-образная конструкция |
| Геометрия кронштейнов | Высота, вылет и наклон левого и правого кронштейнов задаются независимо |
| Покрытие | Без покрытия / анодирование / матовый чёрный / бронза / матовый серый / глянцевый белый |
| Срок изготовления | Уточняется после согласования чертежа и производственной проверки |
| Условия оплаты | T/T или аккредитив по предъявлении; возможны проектные условия |
| Порт отгрузки | Нинбо / Шанхай; доступны условия FOB, CIF и DDP |
Более 20 лет
Производство алюминиевых опор для экспортных рынков
50 000 м²
Собственный завод с линиями ротационной вытяжки, сварки и окраски
120 000 шт./год
Годовая мощность трёх производственных линий
Более 50 стран
Экспорт в ЕС, Северную Америку, Ближний Восток и Юго-Восточную Азию
Технические характеристики
Справочные характеристики Y-образных алюминиевых опор освещения. Общую высоту, геометрию левого и правого кронштейнов, размеры ствола, покрытие и требования к фундаменту уточняют по утверждённому проектному чертежу и расчёту прочности.
МАТЕРИАЛ И КОНСТРУКЦИЯ
| Модель | Серия YLDG-Y |
|---|---|

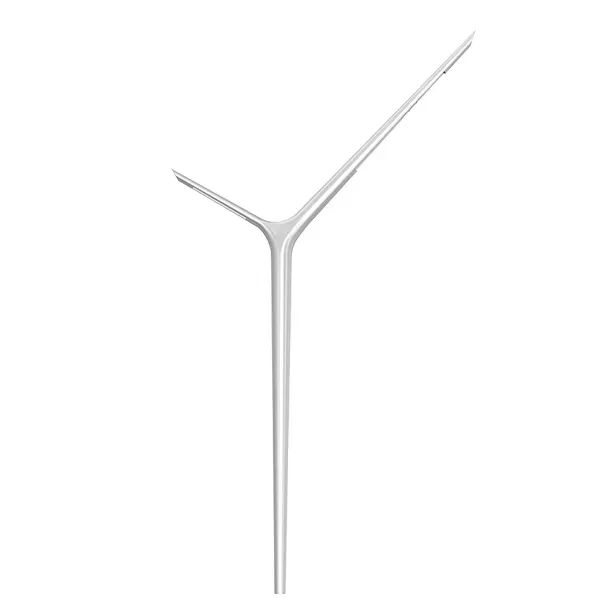

| Тип опоры | Y-образная алюминиевая опора освещения |
| Материал ствола | Алюминиевый сплав 6063-T6; 6061-T6 — опция |
| Общая высота | 6000–14 000 мм |
| Расположение кронштейнов | Симметричные или асимметричные кронштейны на разных уровнях |
| Геометрия кронштейнов | Высота, вылет и наклон левого и правого кронштейнов задаются независимо |
| Узел разветвления | Усиленный сварной узел или спроектированное съёмное соединение |
| Прокладка кабеля | Внутри ствола и обоих кронштейнов |
| Ревизионный люк | Усиленная запираемая алюминиевая крышка |
| Опорный фланец | Обработанный или сварной алюминиевый фланец с косынками |
| Анкерные болты | Оцинкованный анкерный комплект с монтажным шаблоном |
| Монтаж | Фланцевое крепление на анкерах; возможны варианты по проекту |
ПОКРЫТИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
| Обработка поверхности | Анодирование / полиэфирное порошковое покрытие / фторполимерное покрытие PVDF |
|---|---|
| Толщина покрытия | По согласованной спецификации покрытия |
| Цвет | Любой цвет RAL; возможен подбор цвета по образцу |
| Предварительная обработка | Очистка, травление и конверсионная обработка согласно виду покрытия |
| Защита от коррозии | Система покрытия подбирается для континентальных, прибрежных или промышленных условий |
| Ветровая устойчивость | Рассчитывается по скорости ветра, категории местности и проекционной площади светильников |
| Стандарты проектирования | EN 40 / AASHTO / действующий местный стандарт |
| Нагрузка от светильников | Уточняется по геометрии кронштейнов и проекционной площади |
| Электрические цепи | Одна или две независимые цепи освещения |
| Заземление | Внутренняя шпилька заземления с точкой подключения кабеля |
| Герметизация узла | Атмосферостойкое уплотнение в месте Y-образного соединения |
| Контроль качества | Проверка размеров, сварки, покрытия и сборки |
| Срок службы | Зависит от спецификации, среды эксплуатации и обслуживания |
| Индивидуальный расчёт | Доступны расчёт конструкции и производственные чертежи |
Типоразмеры Y-образных алюминиевых опор освещения
| МОДЕЛЬ M | ВЫСОТА ЛЕВОГО КРОНШТЕЙНА H | ВЫСОТА H1 | ВЫСОТА ПРАВОГО КРОНШТЕЙНА H1 | ВЫЛЕТ ЛЕВОГО КРОНШТЕЙНА L1 | ВЫЛЕТ ПРАВОГО КРОНШТЕЙНА L2 |
|---|---|---|---|---|---|
| YLDG-Y1 | 8000 | 4000 | 5500 | 3500 | 2200 |
| YLDG-Y2 | 10000 | 6000 | 7500 | 3500 | 2200 |
| YLDG-Y3 | 12000 | 8000 | 9500 | 3500 | 2200 |
| YLDG-Y4 | 14000 | 10000 | 11500 | 3500 | 2200 |
Пять стандартных покрытий; любой цвет RAL под заказ
Основной ствол, узел разветвления и оба кронштейна обрабатывают как единый комплект. Это обеспечивает одинаковые цвет, степень блеска и толщину покрытия всей Y-образной опоры.
Без покрытия / прозрачное анодирование
Натуральный алюминий, анодный слой 25 мкм
Матовый чёрный
Популярный вариант для городских и архитектурных проектов
Текстурная бронза
Мелкая текстура скрывает пыль и следы от монтажа
Матовый антрацит
Стандартный вариант для муниципальных проектов и тендеров ЕС
Глянцевый белый
Парки, курорты и пешеходные зоны
Узел разветвления — ключевой несущий элемент Y-образной опоры
Y-образная опора воспринимает ветровые нагрузки и нагрузки от светильников с двух направлений, нередко на разной высоте. Поэтому усиленный переход к кронштейнам, их соосность и кабельные каналы проектируются как единая конструкция.
Y-образный узел плавно передаёт нагрузки от обоих кронштейнов на основной ствол.
Симметричные и асимметричные схемы проверяют на изгиб, кручение и действие эксцентричных нагрузок.
Сборочные приспособления фиксируют заданную высоту крепления, вылет и наклон с обеих сторон.
Раздельная внутренняя прокладка позволяет независимо включать, регулировать и обслуживать светильники.
Фланец, рёбра жёсткости и анкеры подбирают по суммарному опрокидывающему моменту от двух светильников.
Два светильника — независимые параметры каждого кронштейна
Высоту, вылет и наклон левого и правого кронштейнов можно задавать независимо. Симметричная Y-образная схема подходит для разделительной полосы, а асимметричная разноуровневая — для дороги с примыкающей пешеходной зоной.
Одинаковая высота и вылет для разделительных полос, площадей и встречных проезжих частей.
Разная высота установки для освещения дороги и пешеходной зоны с одной опоры.
Независимые вылет и наклон для дорог разной ширины или смещённых зон освещения.
Удлинённые кронштейны с усилением по проекту для перекрёстков и открытых площадок.
Угол разветвления, пропорции и покрытие по проекту для ландшафтных и знаковых объектов.

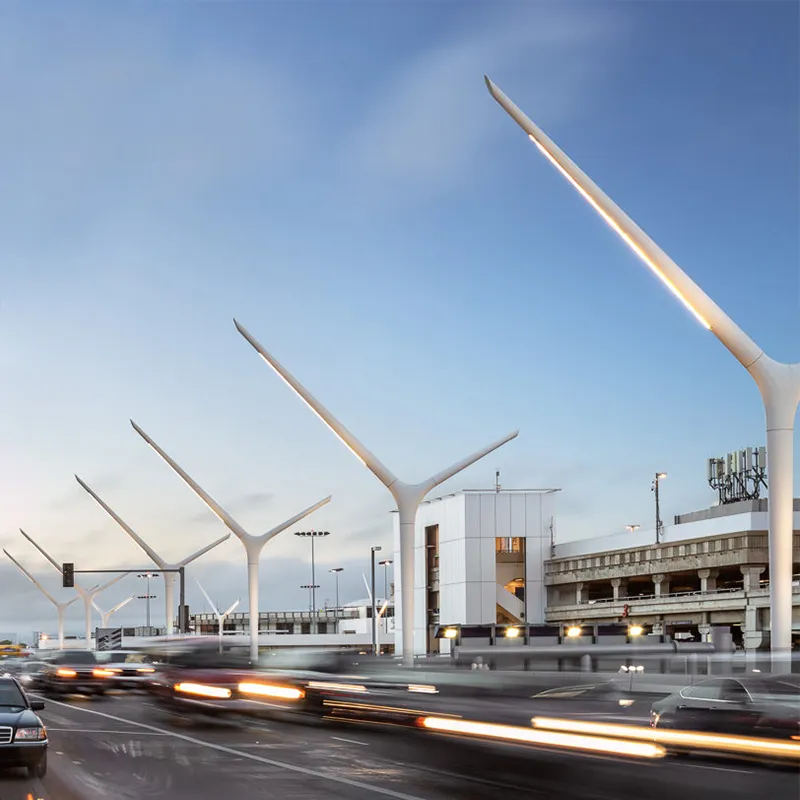

Где устанавливают эти опоры
Освещение двух направлений движения с одного фундамента.
Городские улицы
6–12 м
Парковки
8–12 м
Парки и площади
3–5 м
Кампусы
4–8 м
Промышленные площадки
10–12 м
Побережья и марины
5–10 м
Производитель опор, а не торговая компания
Компания основана в 2003 году. Мы располагаем заводом площадью 50 000 м², на котором работают три линии ротационной вытяжки, два роботизированных сварочных комплекса и собственная линия порошковой окраски. Годовой объём производства составляет около 120 000 опор.
Около 70% нашей продукции поставляется на экспорт — подрядчикам по наружному освещению, участникам муниципальных тендеров и дистрибьюторам в странах ЕС, Северной Америки, Персидского залива и Юго-Восточной Азии. Мы изготавливаем продукцию непосредственно по чертежам заказчика и готовы подписать соглашения о неразглашении информации (NDA) и OEM-соглашения. При необходимости опоры поставляются под брендом заказчика и в его фирменной упаковке.
Наши инженеры по продажам, владеющие английским и испанским языками, отвечают на технические вопросы. При обращении по проекту мы бесплатно подготавливаем отчёты с расчётами конструкций с учётом ветрового района заказчика.
ISO 9001
Система менеджмента качества
ISO 14001
Экологический менеджмент
CE
Соответствие EN 40
SGS
Отчёты по материалам
От алюминиевой трубы до точно собранной Y-образной конструкции
Ствол, левый и правый кронштейны изготавливаются по одному утверждённому чертежу. Перед нанесением покрытия верхнюю часть конструкции проверяют по положению узла разветвления, высоте кронштейнов, вылету и наклону.
01 · Проверка проекта
Уточняют схему освещения, положение обоих кронштейнов, параметры светильников, ветровые условия и применимый стандарт.
02 · Контроль материала
Марку алюминия, размеры и сертификаты сверяют с утверждённой спецификацией.
03 · Подготовка ствола
Изготавливают основной алюминиевый ствол и проверяют его размеры, толщину стенки и прямолинейность.
04 · Изготовление кронштейнов
Левый и правый кронштейны производят по заданным высоте, вылету и наклону.
05 · Сборка Y-образного узла
Усиленный узел разветвления устанавливают и соединяют с помощью специальных приспособлений для выверки геометрии.
06 · Промежуточная проверка
Перед нанесением покрытия проверяют общую высоту, положение узла, соосность кронштейнов, вылет и наклон.
07 · Покрытие, контроль и упаковка
Подобранный комплект покрывают, проводят итоговую проверку размеров и поверхности, затем защищают для перевозки.
Защитная упаковка конструкции с двумя кронштейнами
Y-образные опоры оборачивают и закрепляют так, чтобы защитить выступающие кронштейны, узел разветвления и готовое покрытие. Если конструкция предусматривает съёмные кронштейны, их можно упаковать отдельно с маркировкой для сборки на объекте.
Защита поверхности
Мягкая упаковка защищает ствол, кронштейны и узел разветвления от царапин.
Защита концов кронштейнов
Дополнительные амортизирующие прокладки предотвращают повреждение обоих концов при ударе.
Разделение контактных точек
Прокладки не дают соседним кронштейнам и окрашенным поверхностям соприкасаться при перевозке.
Маркировка принадлежностей
Анкерные комплекты, крышки и соединительный крепёж маркируют для каждой опоры.
Упаковка съёмного исполнения
Съёмные кронштейны можно отправить отдельно, промаркировав для сборки на объекте.
Крепление в контейнере
Размещение опор и крепёжных элементов в контейнере планируют с учётом утверждённой геометрии Y-образных кронштейнов.
Вопросы покупателей перед заказом
Чем Y-образная опора отличается от обычной двухрожковой?
У обычной двухрожковой опоры кронштейны, как правило, расположены на одном уровне. Y-образная конструкция позволяет устанавливать светильники на разной высоте, с разным вылетом и под разными углами.
Могут ли левый и правый кронштейны иметь разные размеры?
Да. Параметры каждой стороны задаются независимо. Для асимметричной схемы проводят расчёт прочности по условиям проекта.
Подходит ли Y-образная опора для разделительной полосы?
Да. Симметричная конструкция позволяет освещать встречные проезжие части с одного фундамента. Окончательные размеры определяют по схеме дороги и светотехническому расчёту.
Может ли один кронштейн освещать дорогу, а другой — тротуар?
Да. Разноуровневая схема сочетает более высокое дорожное освещение с более коротким и низким кронштейном со стороны пешеходной зоны.
Изготавливаете ли вы опоры по чертежам заказчика?
Да. Пришлите PDF или DWG с массой и проекционной площадью светильников, скоростью ветра и требуемой геометрией. Мы подготовим производственный чертёж на согласование.
Предоставляете ли вы расчёты прочности?
Да. Укажите категорию местности, расчётную скорость ветра и параметры светильников с обеих сторон. Расчёты для конкретного проекта могут быть предоставлены вместе с предложением.
Входят ли светильники в комплект?
Стандартная поставка включает опору, два кронштейна, соединительный крепёж и анкерный комплект. При необходимости возможно оснащение светодиодными светильниками партнёров.
Можно ли провести инспекцию перед отгрузкой?
Да. Возможна заводская проверка или инспекция третьей стороной. Для каждой партии можно предоставить отчёты с размерами, состоянием покрытия и фотографиями.
